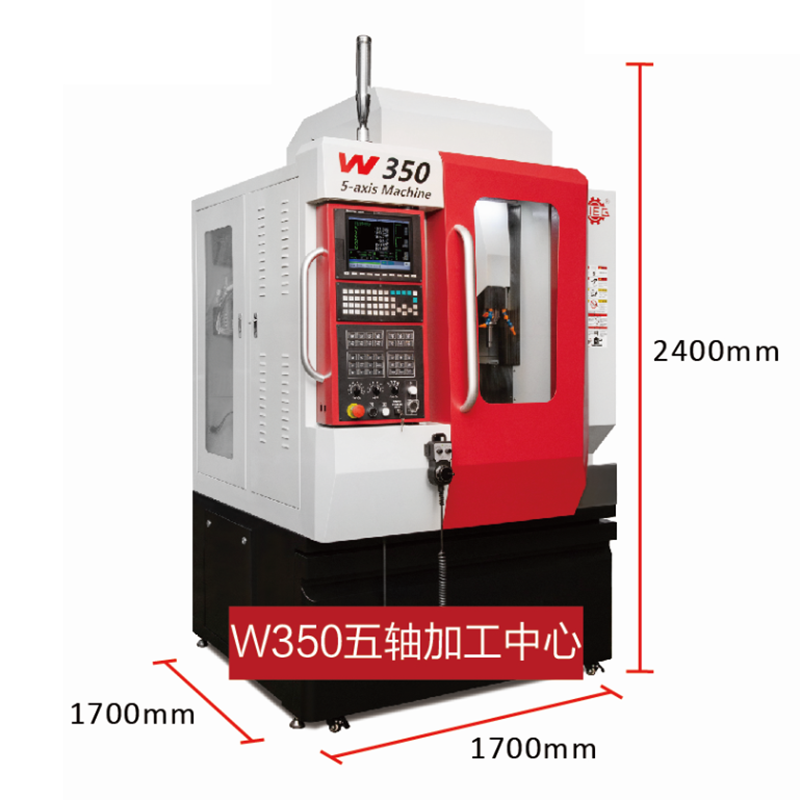

W350五轴加工中心

(价格为华中数控系统)西马特W350五轴加工中心是一种小型、教育经济型五轴机床。采用龙门动梁式设计,摇篮式AC转台,带RTCP刀尖跟随功能,是一款真正的五轴五联动数控加工中心,而非3+2式的假五轴。

840000.00
库存 0

详细信息


一、产品信息


西马特W350五轴加工中心是一种小型、教育经济型五轴机床。采用龙门动梁式设计,摇篮式AC转台,带RTCP刀尖跟随功能,是一款真正的五轴五联动数控加工中心,而非3+2式的假五轴。机床可选装西门子、海德汉、广州数控、华中数控、台湾新代、西马特SIEG等五轴数控系统做为人机对话窗口来对机床进行操作的模式。能加工黑色金属不锈钢、45号钢,有色金属铜、铝及塑料和木头等不同材质工件;可进行各种复杂零件的加工。

西马特W350五轴加工中心搭配USW5虚拟机床,虚拟机床内建模与真实五轴加工中心完全一致的仿真模型,可在虚拟机床上完成五轴的仿真编程、工件装夹、坐标设定、仿真加工、程序编译等一系列操作。仿真完成的程序,可直接发送到真实五轴加工中心上进行真实加工。大大提高设备操作的安全性。是五轴加工真正成为学生敢动手,愿上手的教学实践。可显著提升教学效果。


实验室机床

W350五轴加工中心

二、结构特点


实验室机床

高精度总线伺服系统 20000转高转速主轴 台湾丝杆、导轨 进口谐波减速器

实验室机床

  • 摇篮动梁式结构,刚性好、精度好。

  • 相同加工行程下机床的外形尺寸小、能耗低

  • 真5轴机床,系统带RTCP功能。

  • 适用于中小零件高精度和复杂零件加工。

  • 机床配套有数字孪生模型仿真软件,解决了5轴机床操作难度大,和实际加工危险系数高等难题。

  •  复杂零件加工

实验室机床

三、五轴系统


可选择西门子、海德汉、西马特SIEG、台湾新代、华中数控、广州数控五轴数控系统

规格参数

类别

项目

参数

单位

工作台

工作台尺寸

320

mm

最大载重

50

kg

加工范围

X轴行程

400

mm

Y轴行程

500

mm

Z轴行程

350

mm

A轴摆动角度

±120

°

C轴摆动角度

360

°

快速移动速度

X轴

36

m/min

Y轴

36

m/min

Z轴

36

m/min

A轴摆动速度

100

rpm

C轴摆动速度

200

rpm

主轴

主轴锥孔

HSKE40


主轴转速

0~30000

r/min

主轴功率

8.5

Kw

刀库

刀库容量

20

最大刀具长度

150

mm

最大刀具重量

3

kg

精度

X/Y/Z 轴定位精度

0.005

mm

A/C轴定位精度

5

角秒

X/Y/Z 轴重复定位精度

0.003

mm

A/C轴重复定位精度

4

角秒

其它

机床重量

5000

kg

机床总功率

18

KVA

机床外形尺寸

1750×2130×2300

mm
