一、产品信息

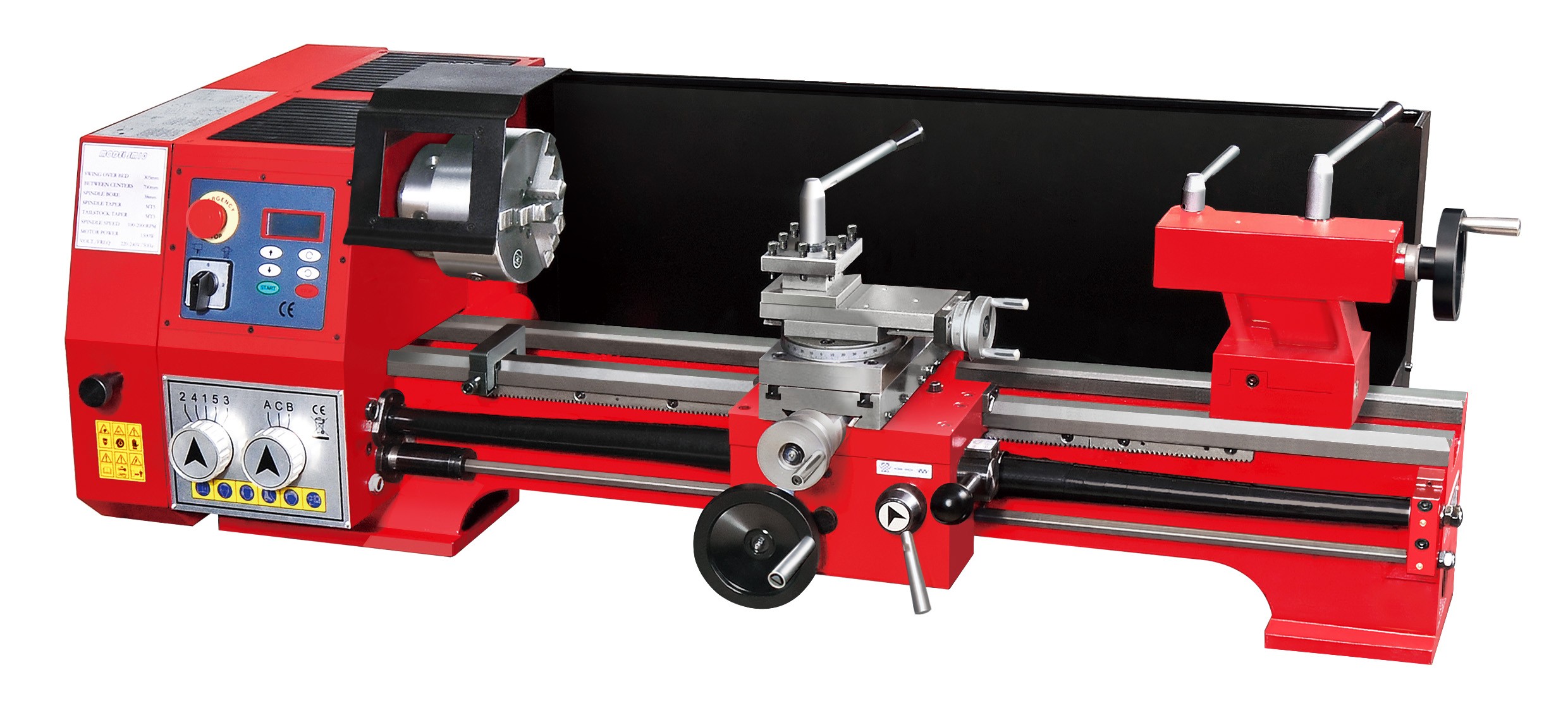

西马特SC10是一款全领域机型（适合企业/学校/个人）
无刷电机 低速大扭矩 无极变速 精准控制转速

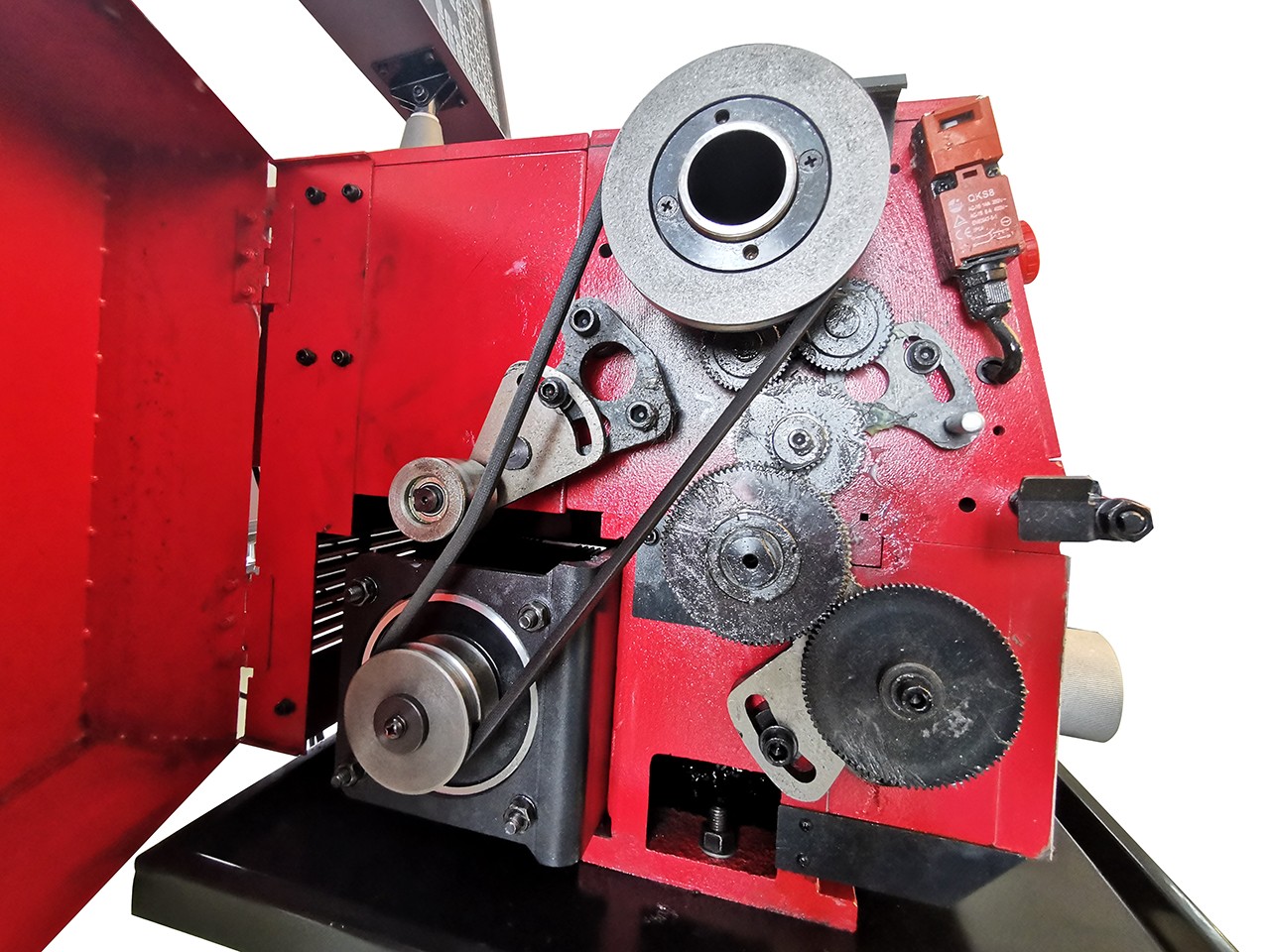

挂轮不脏手设计，外置圆形换挡手柄
四定位刀架 噪音低 电机免维护

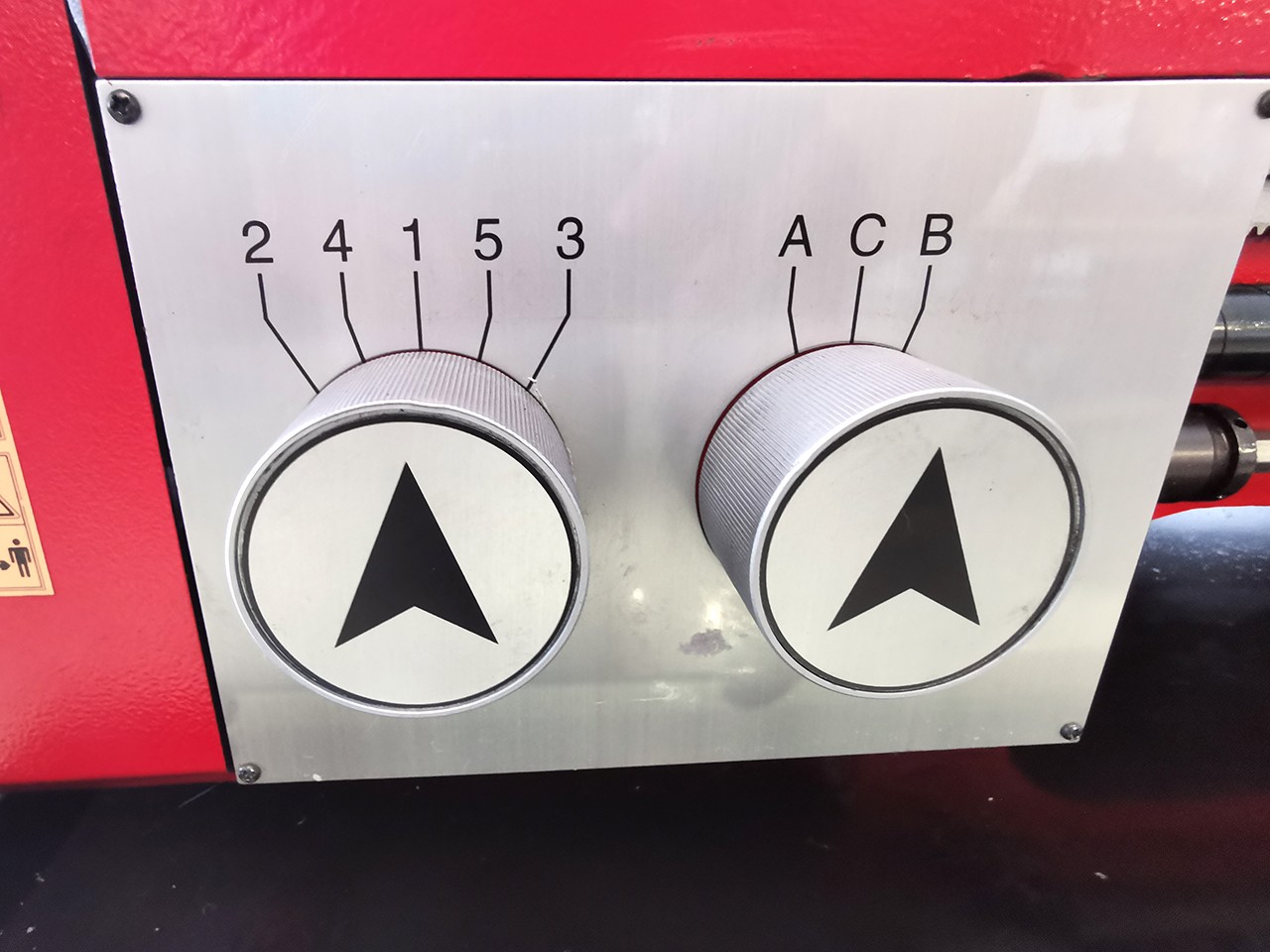

可加工铝、铜、铁、钢等金属制品
产品型号：SC10-700
商品品牌： SIEG
重量：215KG
尺寸：1500*750*730mm

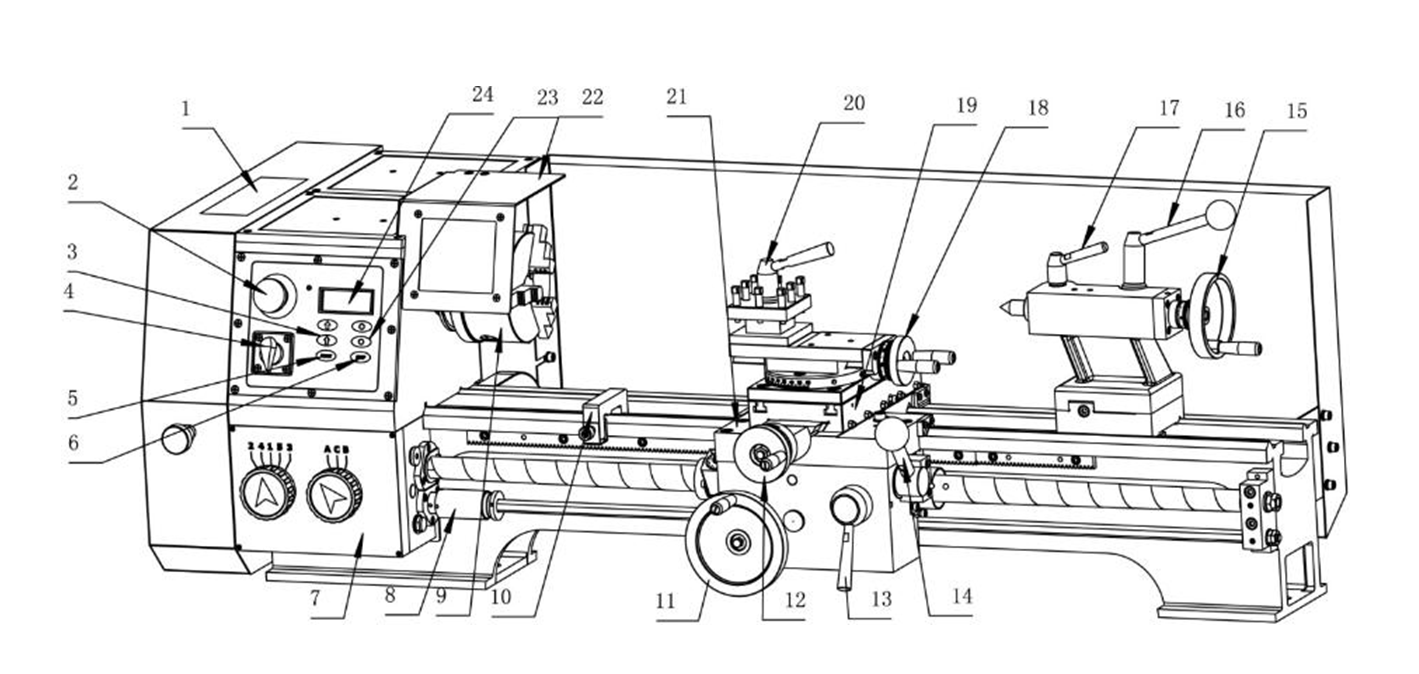

| 1.车床挂轮表 | 2.车床急停开关 | 3.主轴加、减速按钮 |
| 4.车床、钻床转换开关 | 5.主轴启动按钮 | 6.主轴停止按钮 |
| 7.变速齿轮箱 | 8.过载离合器 | 9.三爪卡盘 |
| 10.挡块 | 11.纵向移动手轮 | 12.横向移动手轮 |
| 13.开合螺母手柄 | 14.纵/横向进给手柄 | 15.尾座手轮 |
| 16.尾座锁紧手柄 | 17.尾座套筒锁紧手柄 | 18.小拖板手轮 |
| 19.中拖板 | 20.刀架锁紧手柄 | 21.大拖板 |
| 22.卡盘防护罩 | 23.主轴正反转按钮 | 24.主轴速度显示 |
三、产品特色
| 1500w大功率无刷电机 |
| 超静音 |
| 双向自动进刀 |

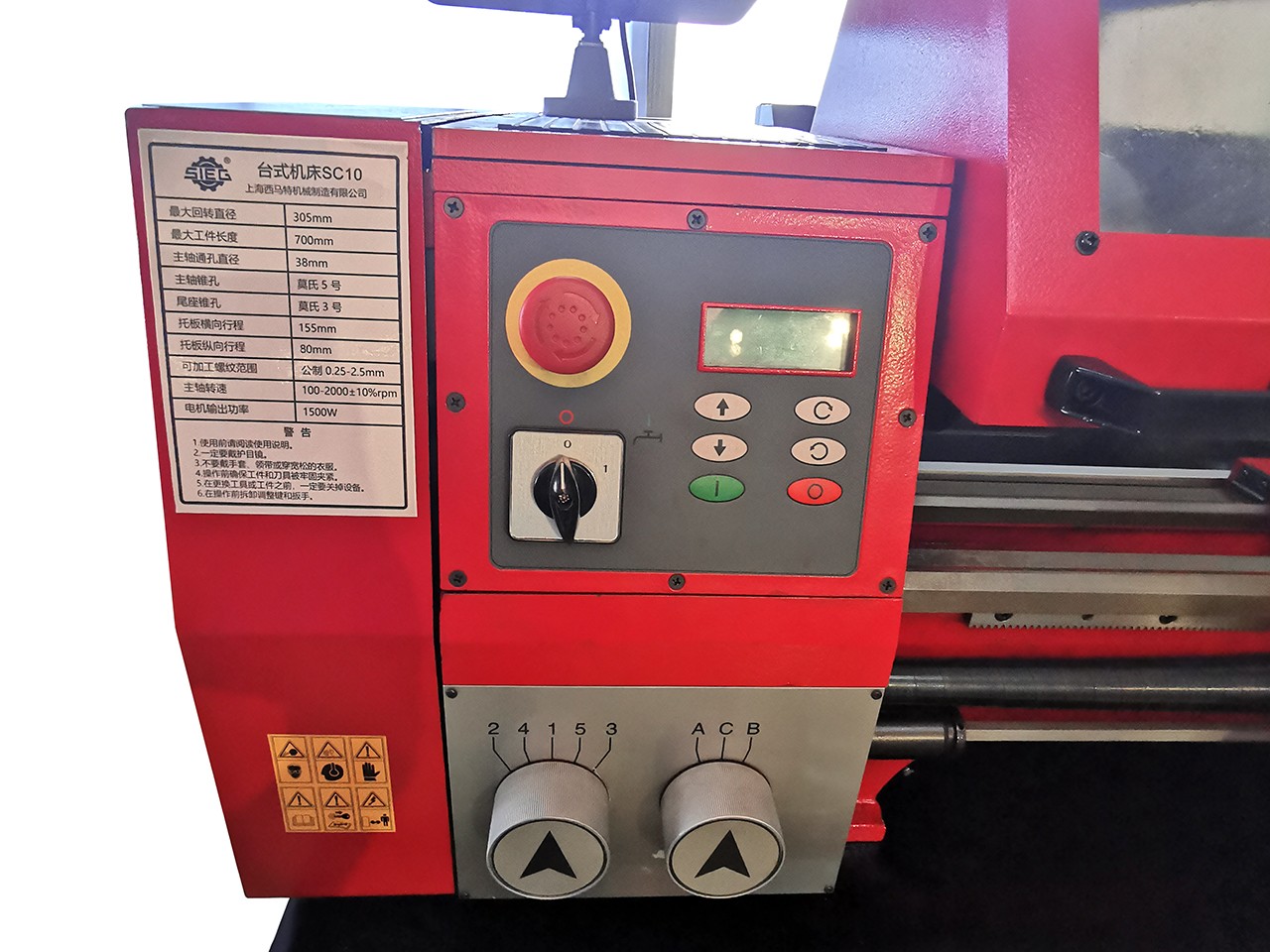

| 质感启停开关 |
| 金属超大调速旋扭 |
| 安全开关 |
| 转速数显 |
| 一键切换正反转 |
| 无级变速 |

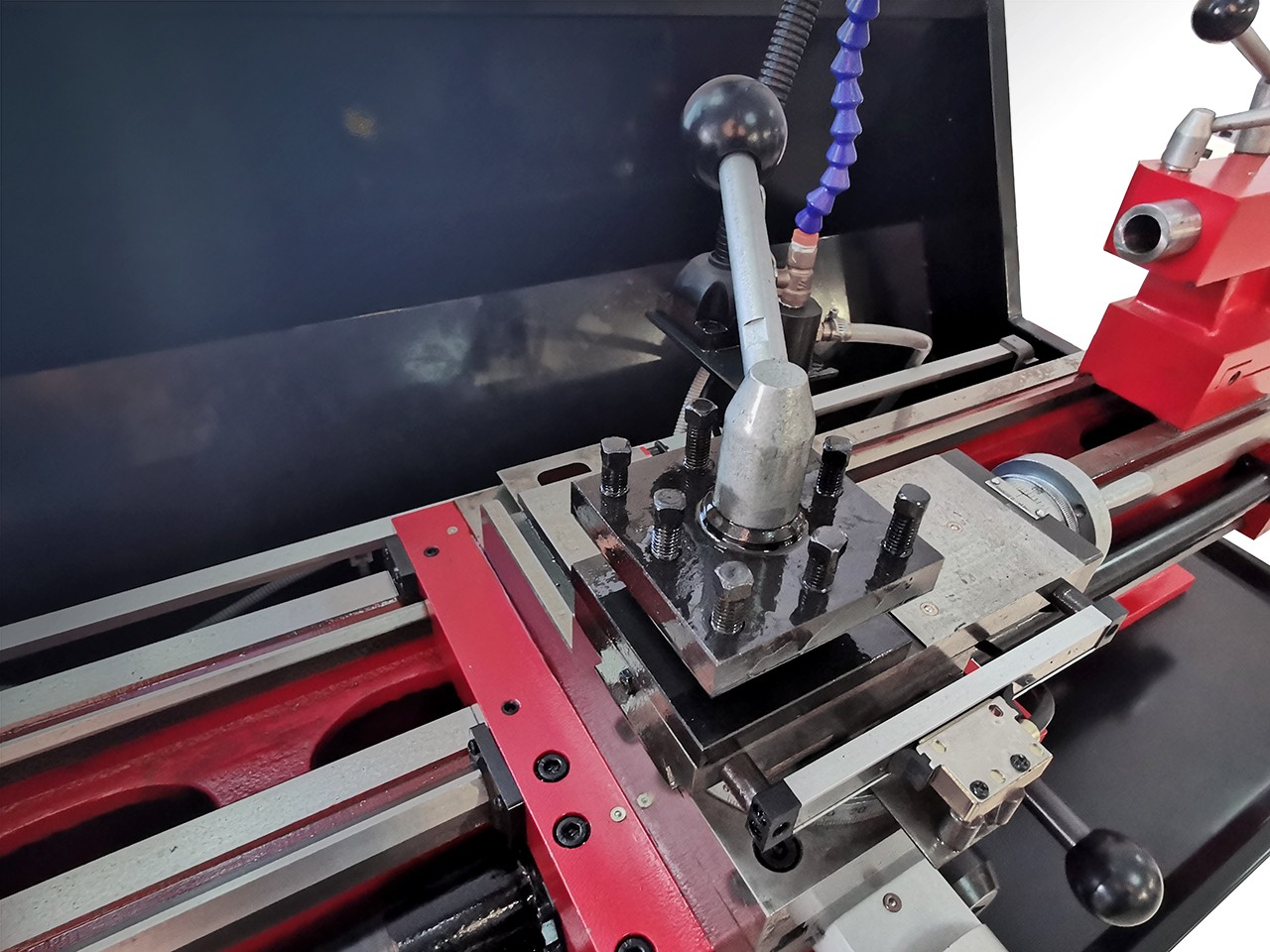

| 四工位刀架 |
| 过载保护 |
四防二限

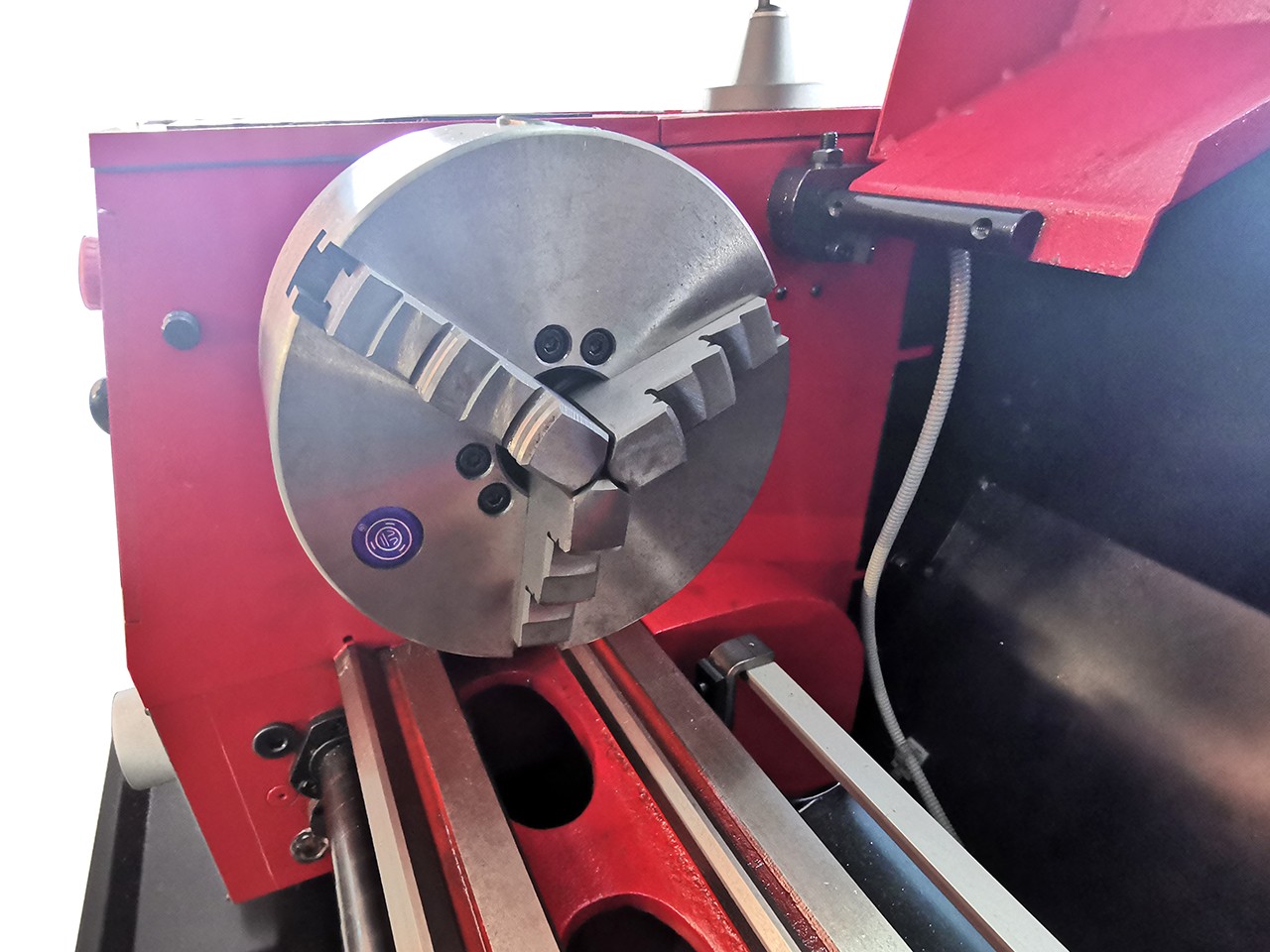

四防护：卡盘防护、刀架防护、通孔防护、丝杆防护
两限位：尾座防跌落限位、卡盘限位

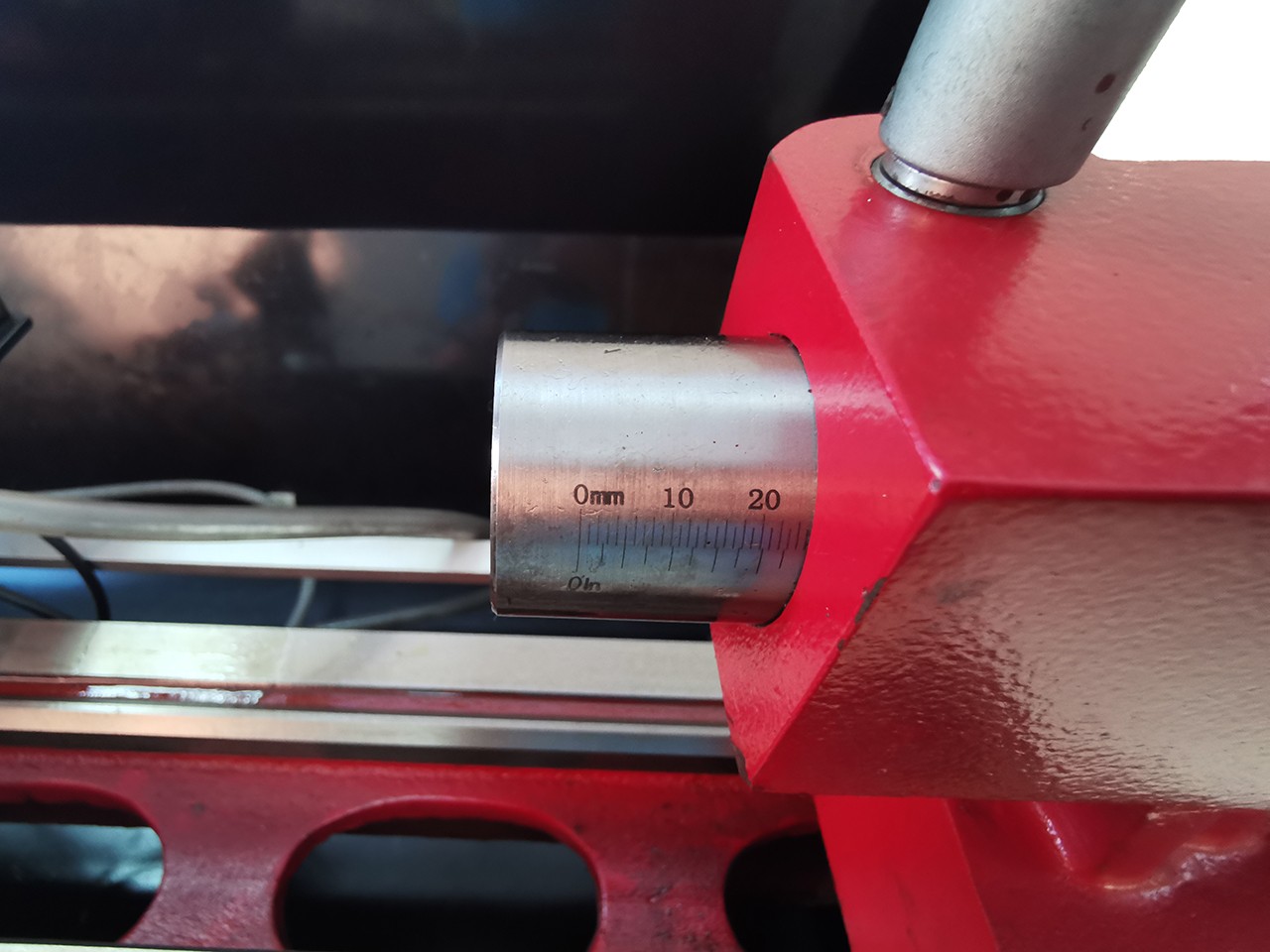

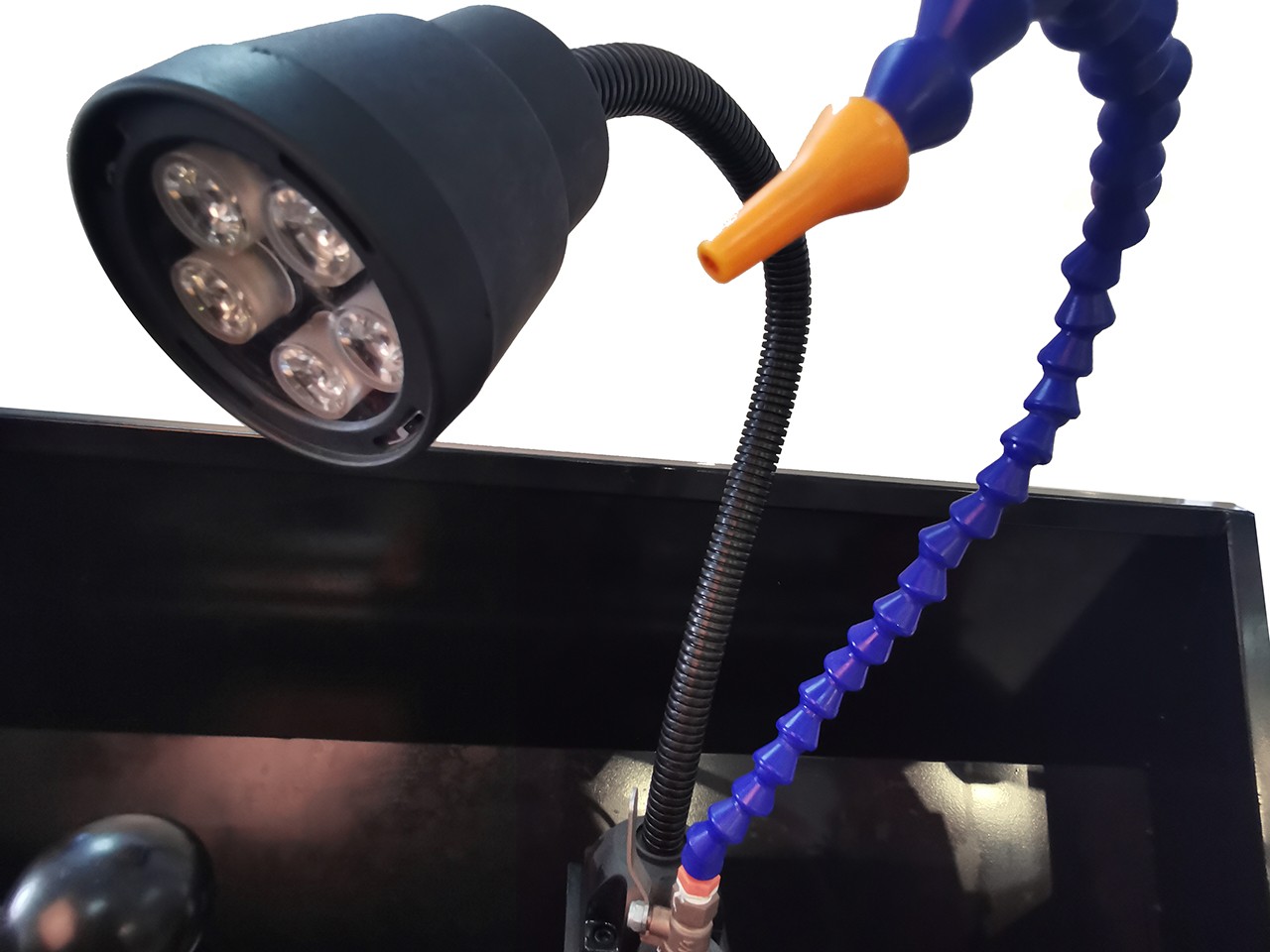

三、产品细节
五、随机附件
序号 | 名称 | 规格或型号 | 数量 | 备注 |
1 | 多功能机床 | SC10 | 1台 | |
2 | 使用说明书 | 1本 | ||
3 | 卡盘外反爪 | 3个 | ||
4 | 卡盘钥匙 | 1个 | ||
5 | 交换齿轮 | 公：30、40、42、50、52、60、66、70、75、80 英：40、45、48、50、60、66、68、70、70、72、75 | 10个
11个 | |
6 | 方头螺钉扳手 | □8 | 1个 | |
7 | 内六角扳手 | 3、4、5、6、8 | 各1 | |
8 | 双头扳手 | 5.5×7、8×10、12×14、17×19 | 各1 | |
9 | 尾座顶尖 | CJ9525-03023 | 1个 | 莫氏2号 |
10 | 主轴顶尖 | CJ9525-02019 | 1个 | 莫氏3号 |
11 | 过渡齿轮 | CJ9525-08013 | 1个 | Z40加工左螺纹用 |
12 | 圆螺母扳手 | 45-52 | 1个 | |
13 | 保险丝 | 100V-115V/25A或220-240V/15A | 1个 | |
14 | 开槽平端紧定螺钉 | GB73-85 M10×12 | 4个 | |
15 | 手柄套管 | CJ9525-06027 | 2个 | 中拖板和溜板箱上的手柄套管 |
16 | 手柄螺栓 | CJ9525-06018 | 2个 | 中拖板和溜板箱上的手柄螺栓 |
17 | 纸盒 | C60211防尘罩 | 1个 |
规格参数
| 床身上工件最大回转直径 | 305mm |
| 最大工件长度 | 700mm |
| 主轴通孔直径 | 38mm |
| 主轴内孔锥度 | 莫氏5号 |
| 主轴转速范围（6级） | 莫氏3号 |
| 拖板横向行程 | 155mm |
| 拖板纵向行程 | 80mm |
| 可加工螺纹范围 | 公制 0.25-2.5mm（14种规格） |
| 主轴转速范围 | 100-2000±10%rpm |
| 电机输出功率 | 1500w |
| 车床外形尺寸 | 1500*750*730mm |
| 包装尺寸 | 1550*890*670mm |
| 净重/毛重 | 215/255kg |
