一、产品信息

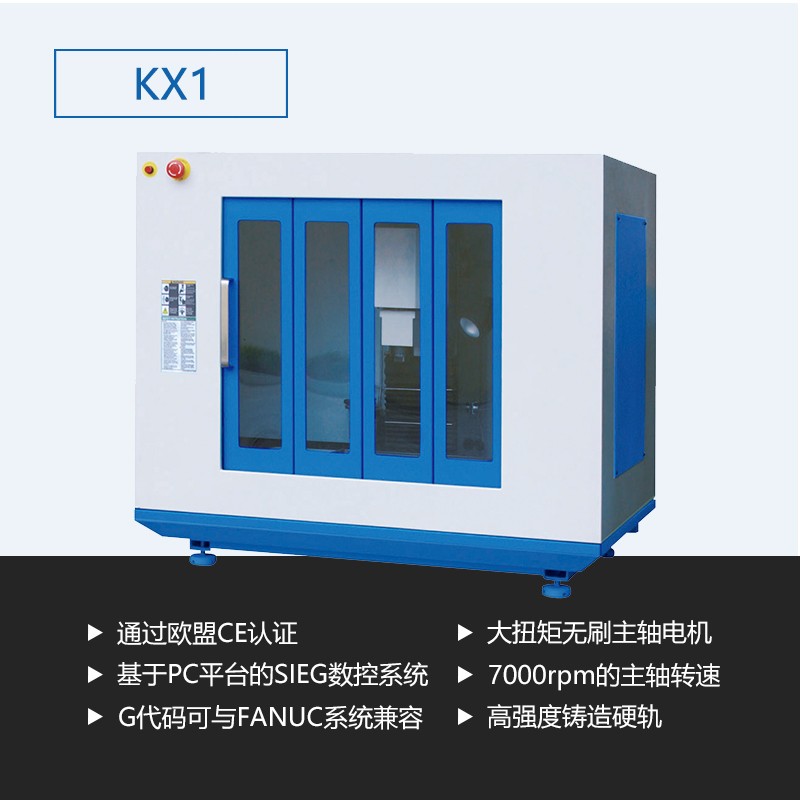

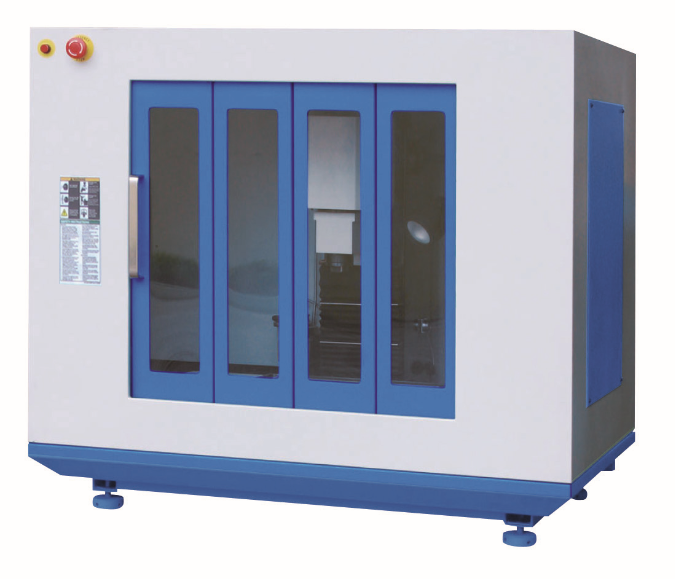

数控铣床KX1（工业版）
KX1是一款经济型的数控小型立式钻铣床，以极低的投资成本为客户提供极高的产品质量，7000rpm的主轴转速，高效率无刷主轴电机，铸铁结构，保证了刚性最大，铣削精度最高，先进的数控软件可在最短的时间内加工出高品质的零件，由普通电脑控制，操作简便，价格适中，采用基于PC控制的SIEG高级控制器，是目前市场极具性价比的小型立式钻铣床。
KX1（工业版）
KX1工业版只含裸机、随机附件及SIEG系统，SIEG系统需搭配电脑使用，用户需自备电脑。

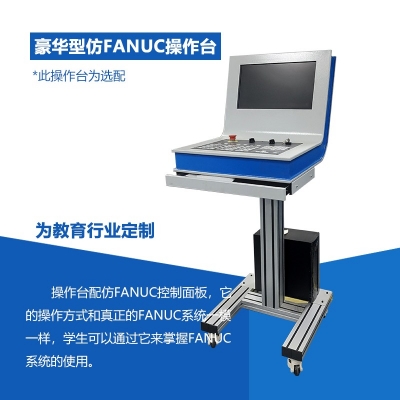

（可选配豪华仿Fanuc工作台代替电脑）
KX1（工业版）清单 | |||
序号 | 品名 | 数量 | 备注 |
1 | 数控车床KX1 | 1 | |
2 | SIEG系统 | 1 | |
3 | 随机附件 | 1 | 见随机附件清单 |

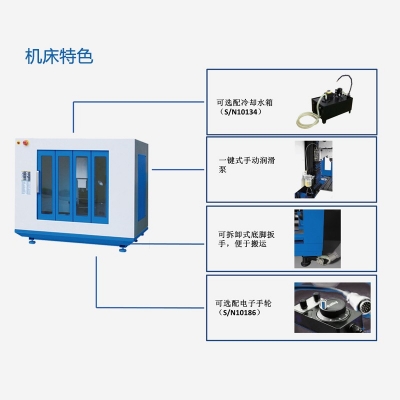

二、产品特色
■基于PC平台的数控系统，可靠性高，操作简便
■精选的优质材料铸造，结构紧凑
■通过网口与计算机连接
■高强度铸造硬轨
■G代码可与FANUC兼容
■台湾制造滚珠丝杆

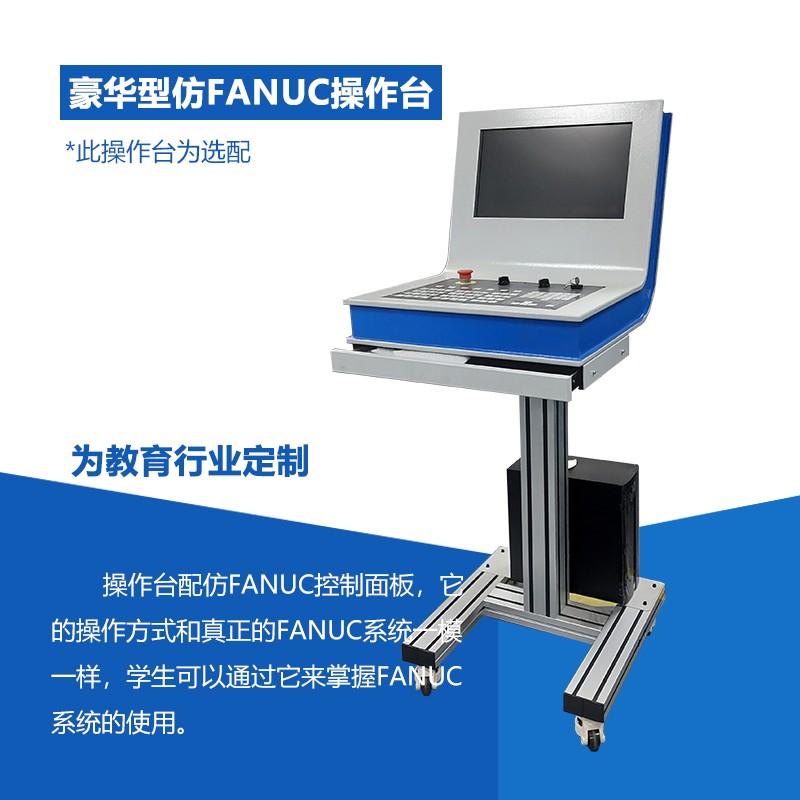

■可选配仿FANUC面板，与FANUC系统操作一模一样，便于长期操作FANUC系统的操作者使用
■高品质安规电气元件及快速插头
■400x145mm的工作台
■高性价比半自动润滑系统，保护导轨寿命
■三轴高性能步进电机，大扭矩无刷主轴电机
■预装第四轴快速接口
■220V单相交流供电
■预装手轮快速接
■MT2公制主轴规格
■符合欧盟CE安全认证
三、随机附件
| 序号 | 品名 | 型号 | 规格 | 数量 |
| 1 | 数控铣床 | KX1 | 1 | |
| 2 | 使用说明书 | KX1 | 1 | |
| 3 | 资料光盘 | SIEG MILLING | 1 | |
| 4 | 双头板手 | 5.5*7、10*12、14*17、17*19 | 各1 | |
| 5 | 内六角扳手 | 3、6 | 各1 | |
| 6 | 月牙扳手 | 38*42 | 1 | |
| 7 | 单头扳手 | 27 | 1 | |
| 8 | T型螺母 | C1200107 | 6MM | 4 |
| 9 | 六角螺母 | M12 | 4 | |
| 10 | 调整垫脚 | KC62104 | 4 | |
| 11 | 网线 | 3M | 1 | |
| 12 | 附件扳手 | KX12001 | 1 | |
| 13 | 10A保险丝 | T10AL250V | φ5×20 | 1 |

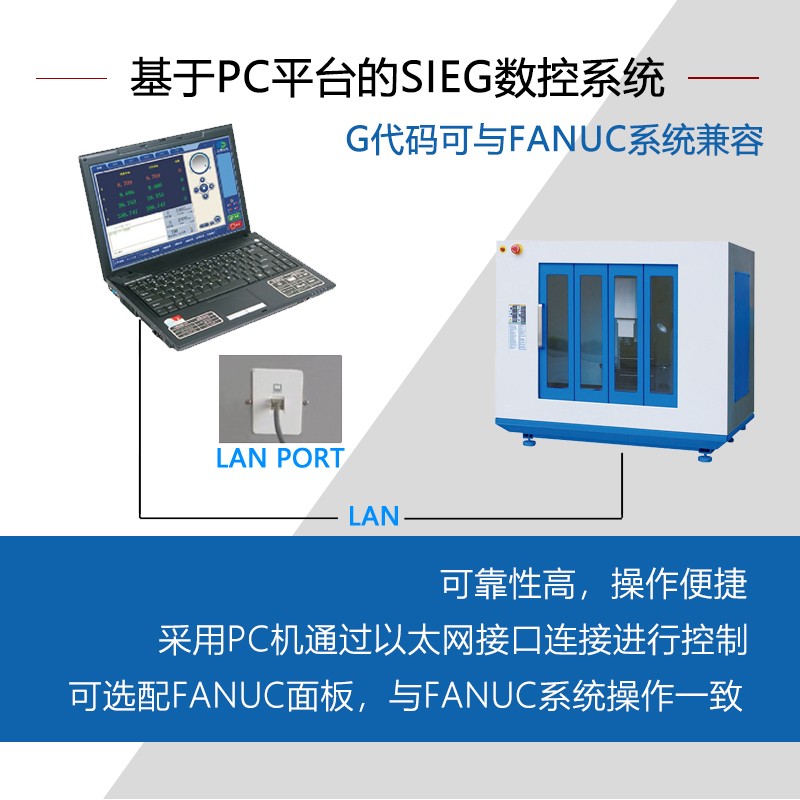

操作系统采用由西马特自行研发的基于PC平台的SIEG数控系统,系统可靠性高，操作简单。通过以太网与计算机链接，G代码可与FANUC系统兼容。
SIEG是一款基于电脑控制的数控系统。软件光盘随机附送，将电脑和机器使用网线连接，然后将软件光盘装载到光驱，安装软件，设置好参数之后，即可开始加工。
特点:
1、可选多语言操作界面，如英语、法语、德语等等。
2、可识别G代码程序，可手动编写小程序，封闭循环，子程序等等。并且全部可适用于Fanuc系统。
3、提供多I/O接口，扩展性强，支持在线梯形图编程。
4、支持自动换刀和刀具磨损管理。
5、支持双向螺距误差补偿
规格参数
| 工作台 | 工作台尺寸 | 400×125mm | |||||||||||||||||||||||
| T型槽 | 3×8×35 | ||||||||||||||||||||||||
| 工作台载重 | 20kg | ||||||||||||||||||||||||
| 行程 | X轴行程 | 260mm | |||||||||||||||||||||||
| Y轴行程 | 110mm | ||||||||||||||||||||||||
| Z轴行程 | 180mm | ||||||||||||||||||||||||
| 主轴鼻端至工作台面 | 60-240mm | ||||||||||||||||||||||||
| 主轴中心至立柱导轨面 | 125mm | ||||||||||||||||||||||||
| 主轴 | 主轴规格 | MT2 | |||||||||||||||||||||||
| 主轴功率 | 500w | ||||||||||||||||||||||||
| 主轴转速 | 100-7000r/min | ||||||||||||||||||||||||
| 进给轴 | X.Y.Z三轴快速进给 | 2000mm/min | |||||||||||||||||||||||
| X.Y.Z三轴切削速度 | 500mm/min | ||||||||||||||||||||||||
| X.Y.Z三轴功率 | X/Y:1.35 Nm Z: 2.2Nm | ||||||||||||||||||||||||
| 精度 | 定位精度 | 0.015mm | |||||||||||||||||||||||
| 重复定位精度 | 0.01mm | ||||||||||||||||||||||||
| 其他 | 电源 | 230/120V | |||||||||||||||||||||||
| 机床重量（净重/毛重） | 280/340kg | ||||||||||||||||||||||||

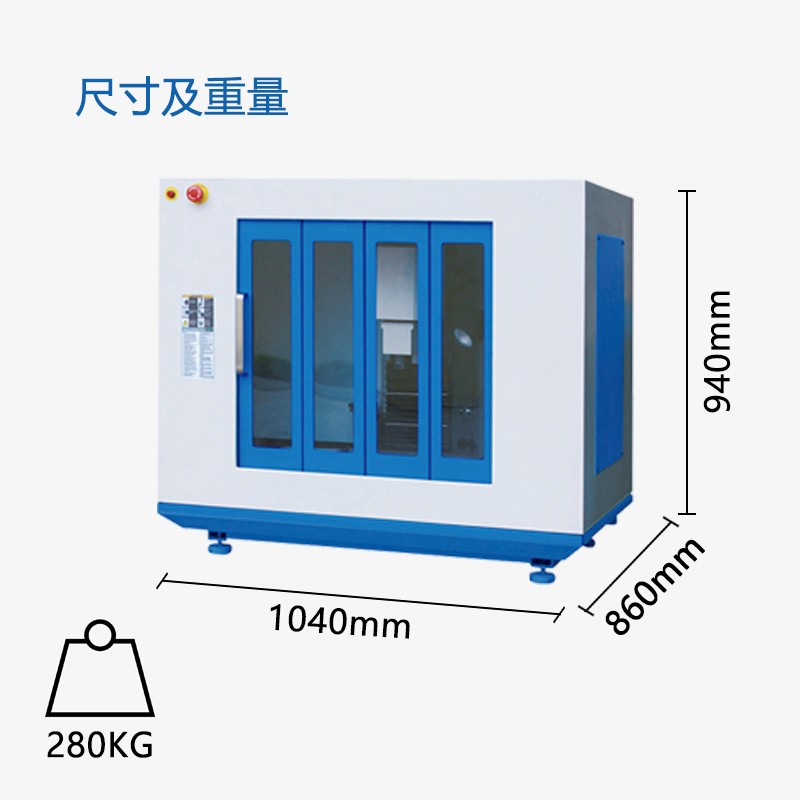

| 机床尺寸 | 1040×860×940mm | ||||||||||||||||||||||||
| 包装尺寸 | 1170×960×1100mm | ||||||||||||||||||||||||
