斜导轨数控车床iKC6-PLUS(教育版)

斜道轨床身 高精度线性导轨 八工位塔式刀库 高性能伺服电机 符合欧盟CE认证

141000.00
库存 10
每人限购10件

详细信息

一、产品信息

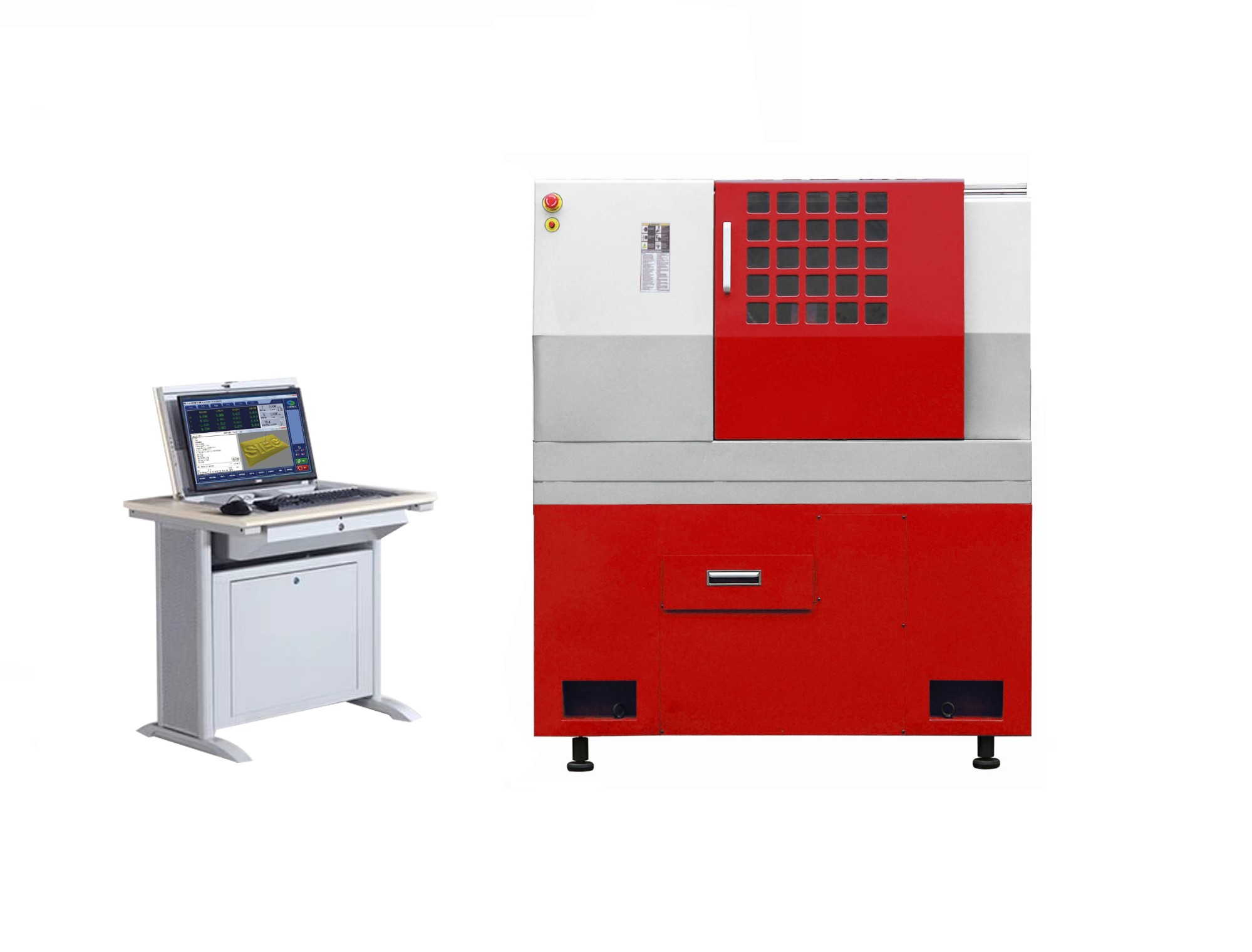

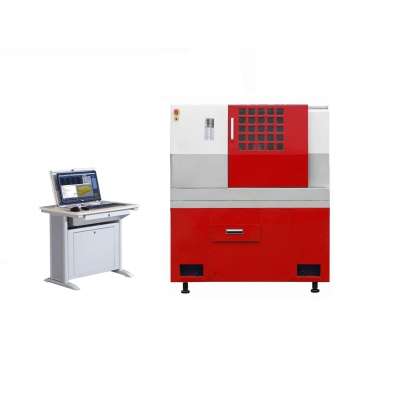

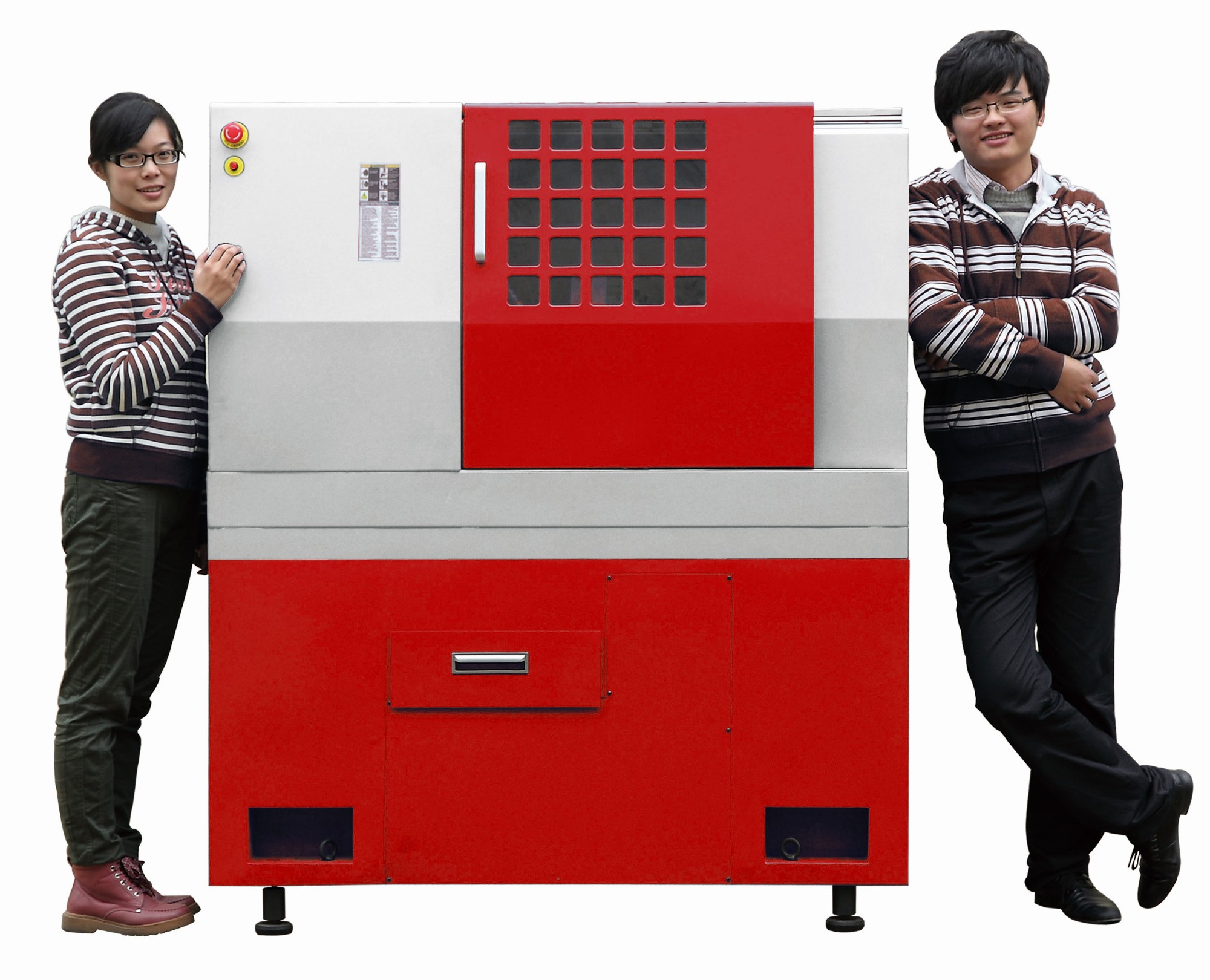

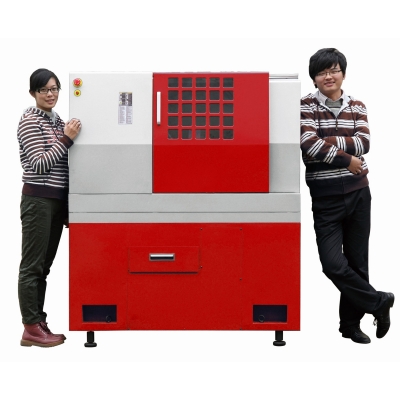

 斜导轨数控车床iKC6-PLUS(教育版)

西马特


    iKC6-PLUS采用结构性更加稳定的斜导轨床身,使机床的整体刚性有很高的提升,配以高精度的塔式刀库,带来强大的加工性能。主要用于加工轴类、盘类等回转体零件。通过数控加工程序的运行,可自动完成内外圆柱面、圆锥面、成形表面、螺纹和端面等工序的切削加工,并能进行车槽、钻孔、扩孔、铰孔等工作。

    采用西马特自主研发的SIEG系统,操作便捷。搭配豪华型操作台,此操作台特别适用于教育市场。操作台配置仿FANUC控制面板,以电脑为显示屏,用控制面板进行操作,它的操作方式和真正的FANUC系统一模一样,学生可以通过它来掌握FANUC系统的使用。


二、产品组成


西马特

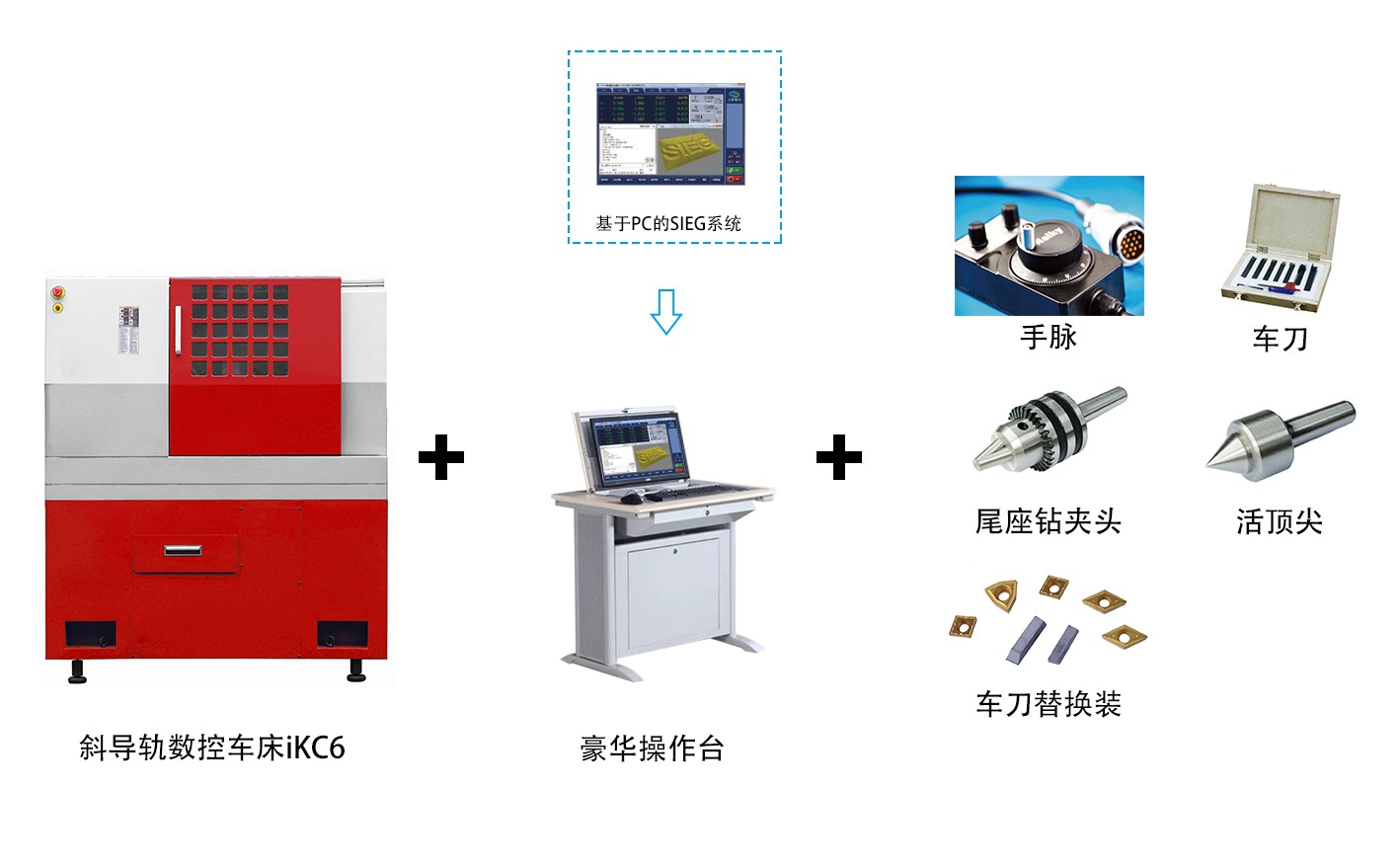

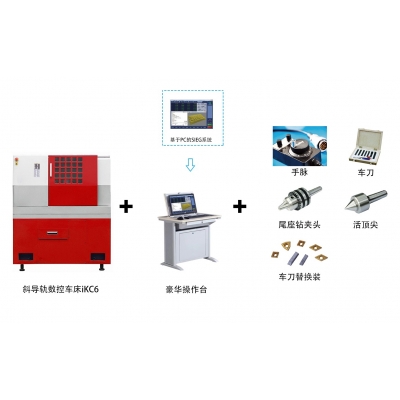

iKC6-PLUS(教育版)清单

序号

品名

数量

备注

1

斜导轨数控车床iKC6

1


2

SIEG系统

1


3

豪华仿Fanuc操作台

1

含仿Fanuc面板

4

台式电脑

1


5

随机附件

1

见随机附件清单

6

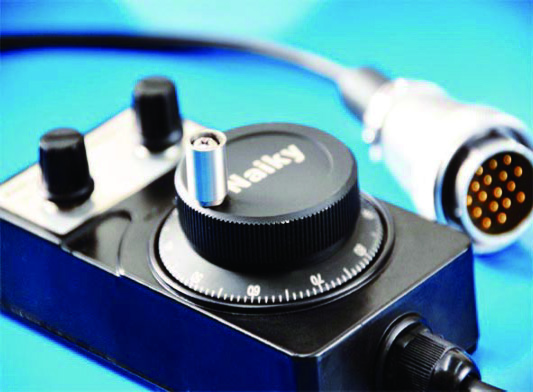

手脉

1

教育版配套附件

7

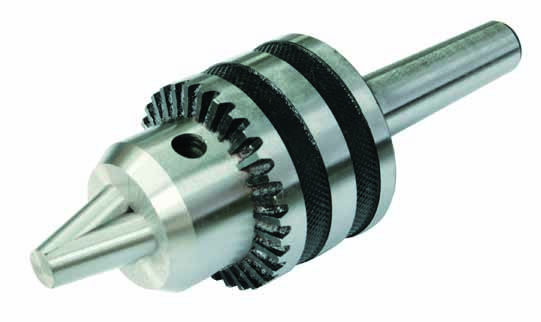

尾座钻夹头

1

8

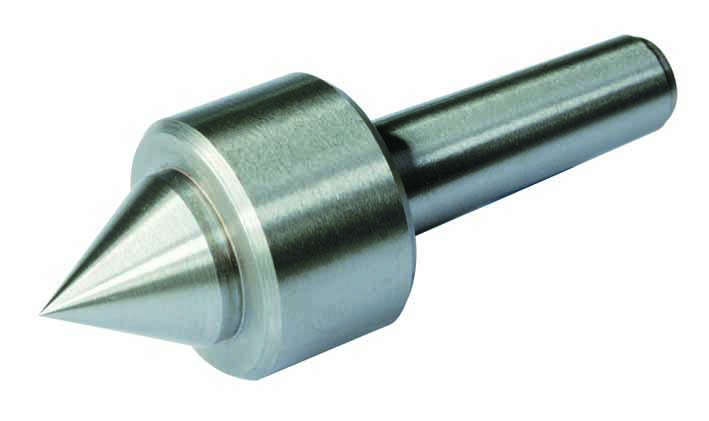

活顶尖

1

9

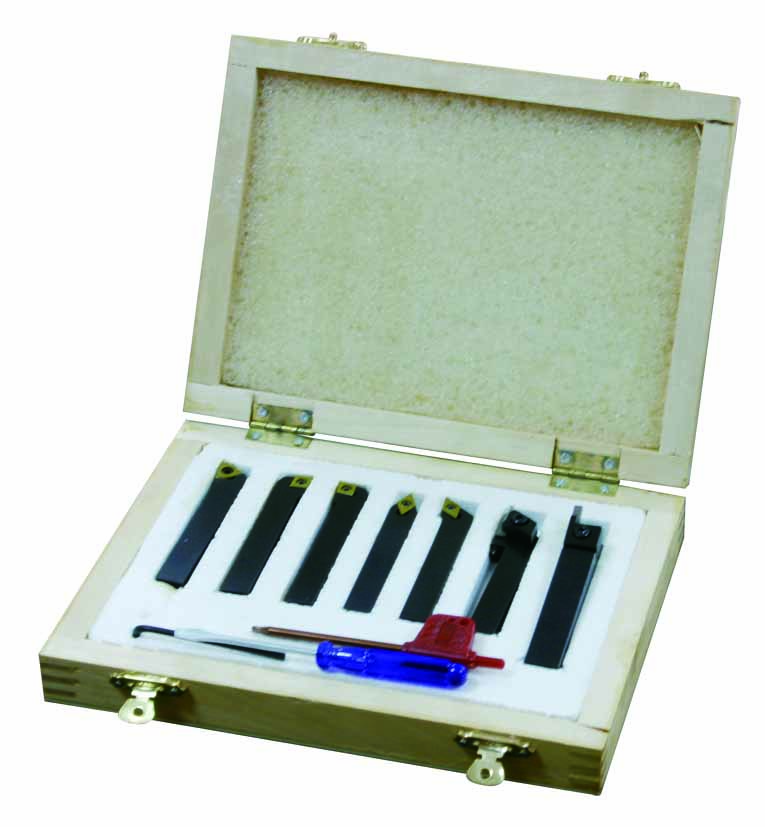

车刀

1

10

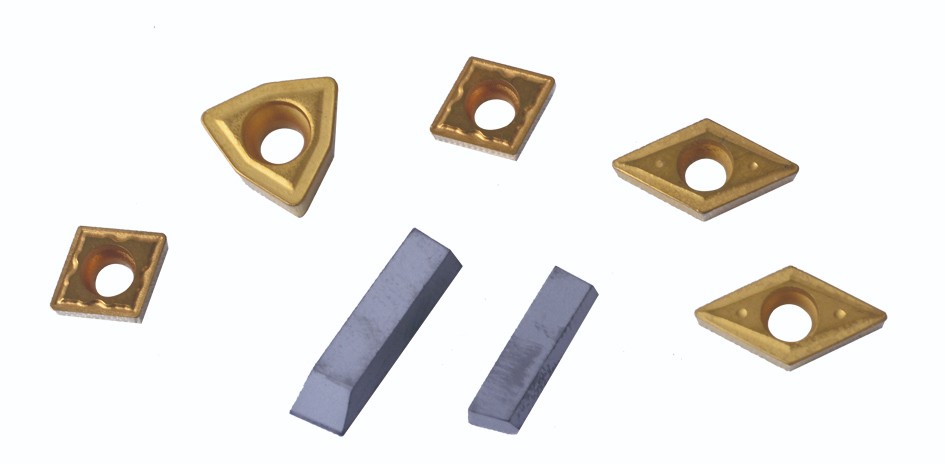

车刀替换装

1

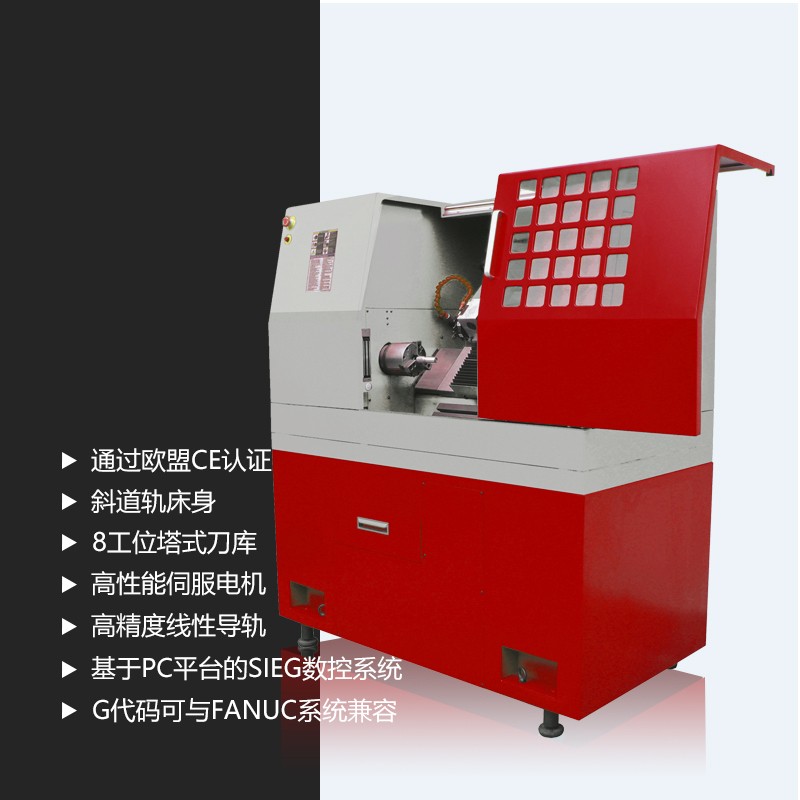

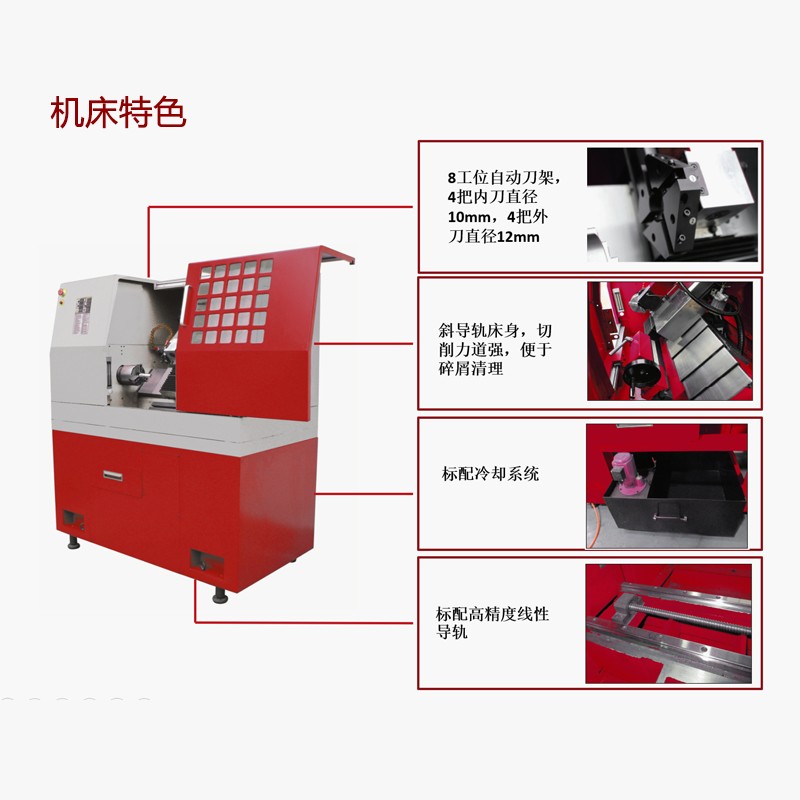

三、产品特点


■采用斜导轨床身,机床更加稳定,钢性更加强大.

■标配高性能伺服电机,大扭矩无刷主轴电机

■高精度的塔式刀库满足不同的加工需求。

■MT3公制主轴规格

■基于PC平台的数控系统,可靠性高,操作简便

■精选的优质材料铸造,结构紧凑

■通过以太网接口与计算机连接

■台湾地区制造滚珠丝杆

■G代码可与FANUC兼容

■高品质安规电气元件及快速插头

■配仿FANUC面板,操作与FANUC一样,便于长期操作FANUC系统的操作者使用

■高性价比自动润滑系统,保护导轨寿命

■安全可靠的全防护罩壳

■一体化铸造底盘,进一步增加机床的稳定性

■符合欧盟CE安全认证



伺服电机:

1.控制精度高。

2.低速运行稳定性好。

3.矩频特性好。伺服电机是恒力输出,无论是高转速还是低转速,力矩不会有多大的变化。

4.伺服电机具有一定的过载能力,即使超出额定力矩一些,其也能够正常工作。



线性导轨:

1.定位精度高。

2.润滑性能会更好,所以运行的时候,轨道接触面的磨损会比较小,所以设备能让设备维持长时间的精度。

3. 因为线性滑轨的摩擦力比较小,有比较小的动力就可以让设备运行。所以能明显降低设备电力损耗量,所以能达到高速运行的效果。

4. 可承受上下左右4个方向的负荷


四、随机附件


西马特

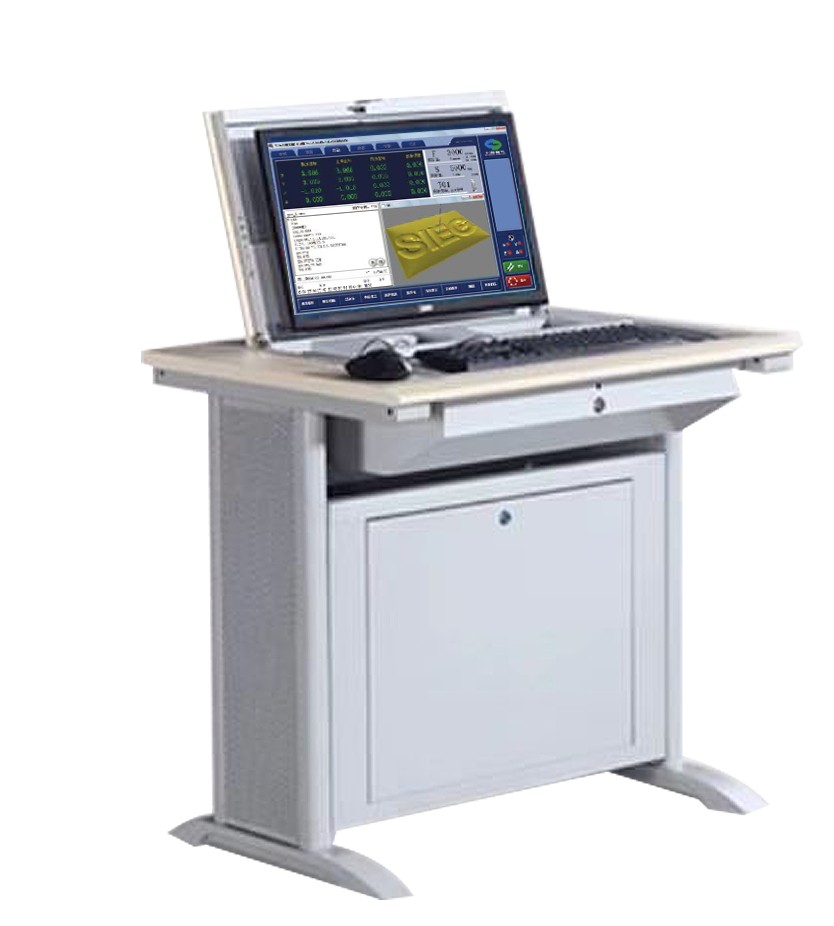

豪华工作台


西马特

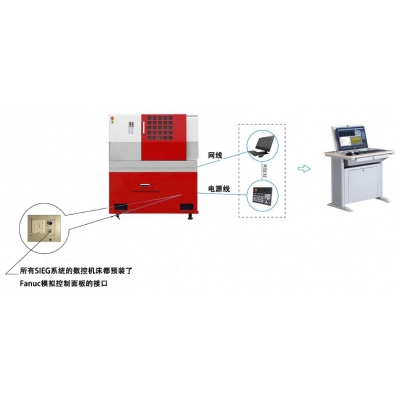

操作系统采用由西马特自行研发的基于PC平台的SIEG数控系统,系统可靠性高,操作简单。通过以太网与计算机链接,G代码可与FANUC系统兼容。

西马特

仿FANUC面板来代替电脑键盘,学生可以通过本系统学习真正的FANUC系统的操作与使用。

西马特

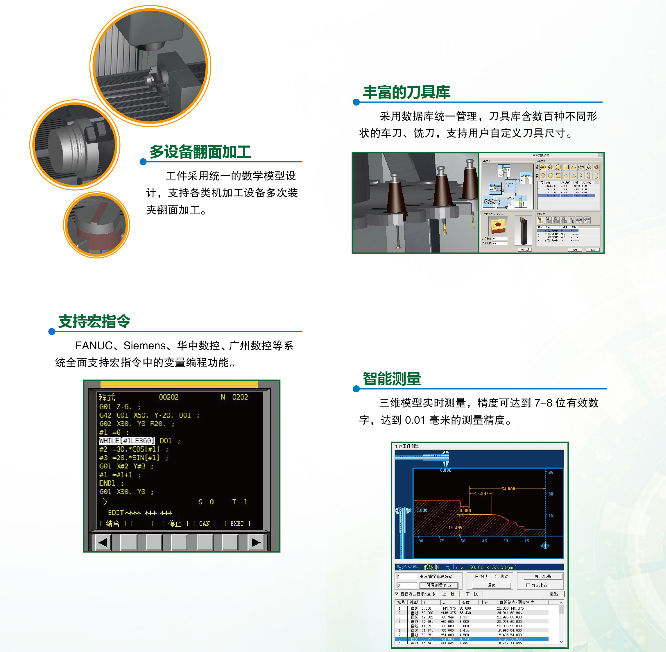

SIEG系统


SIEG是一款基于电脑控制的数控系统。软件光盘随机附送,将电脑和机器使用网线连接,然后将软件光盘装载到光驱,安装软件,设置好参数之后,即可开始加工。

西马特

特点:

1、可选多语言操作界面,如英语、法语、德语等等。

2、可识别G代码程序,可手动编写小程序,封闭循环,子程序等等。并且全部可适用于Fanuc系统。

3、提供多I/O接口,扩展性强,支持在线梯形图编程。

4、支持自动换刀和刀具磨损管理。

5、支持双向螺距误差补偿


教育版附件


西马特西马特西马特

西马特西马特


规格参数

加工范围车床最大回转直径300mm
滑板上面最大回转直径100mm
两顶尖的距离400mm
主轴卡盘规格125mm
主轴转速100-3000r/min
主轴通孔20mm
主轴规格MT3
主轴电机功率1500W
进给轴X轴行程240mm
Z轴行程320mm
最大移动速度5000mm/min
最大进给速度1000mm/min
进给电机400w

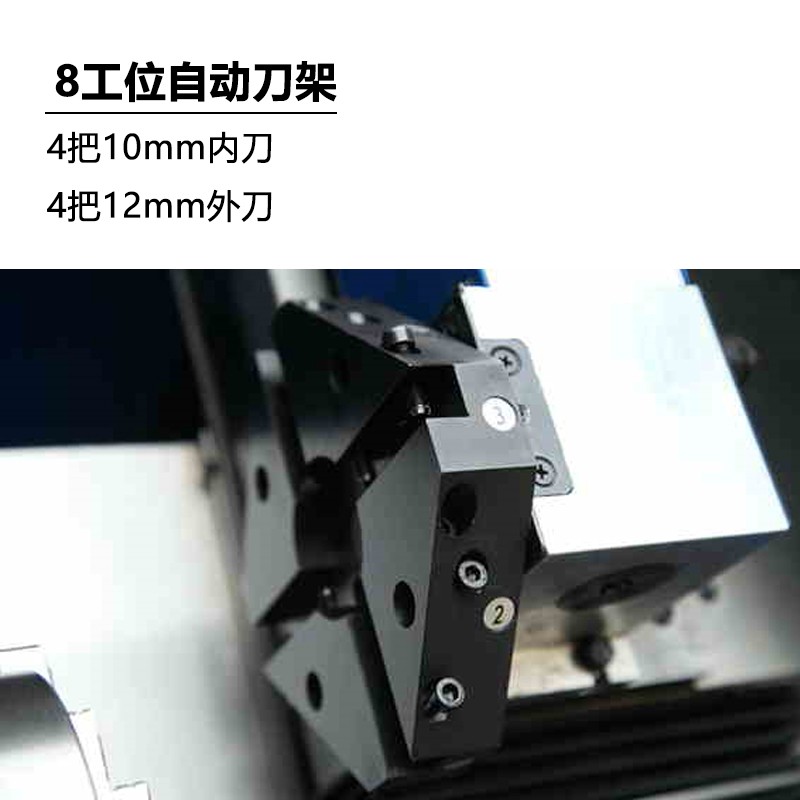

刀架刀位数8
刀具尺寸(4把外刀)10×10mm
刀具尺寸(4把内刀)φ10mm
尾座尾座套筒锥度MT2
套筒直径17mm
套筒行程50mm
精度定位精度0.005mm
重复定位精度0.005mm
其他电源230/120V

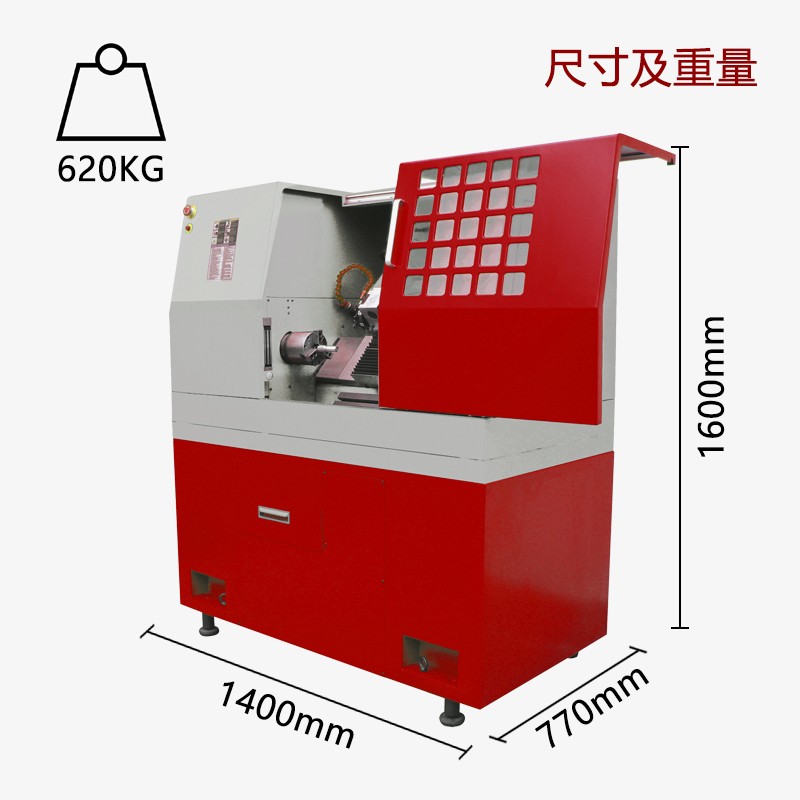

机床重量(净重/毛重)620kg/700kg
机床尺寸1400×770×1600mm
包装尺寸1650×1090×1920mm


可选附件
