一、产品信息

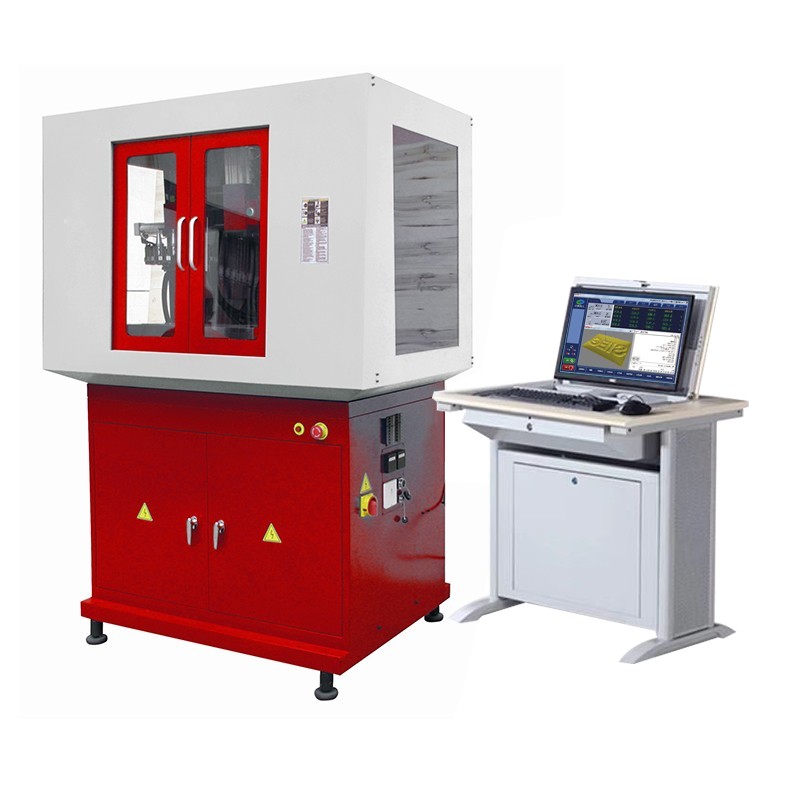

小型加工中心iKX3-PLUS（教育版）
iKX3-PLUS作为小型立式加工中心，配备：12工位的强大刀库，全防护式防护罩，5000RPM的主轴转速。铣削精度高，先进的数控软件可在最短的时间内加工出高品质的零件，由普通电脑控制，操作简便价格适中。
采用西马特自主研发的SIEG系统操作简便，是目前市场上极具性价比的小型立式钻铣床。操作采用豪华型操作台，此操作台特别适用于教育市场。配仿FANUC控制面板，以电脑为显示屏，用控制面板进行操作，它的操作方式和真正的FANUC系统一模一样，学生可以通过它来掌握FANUC系统的使用。

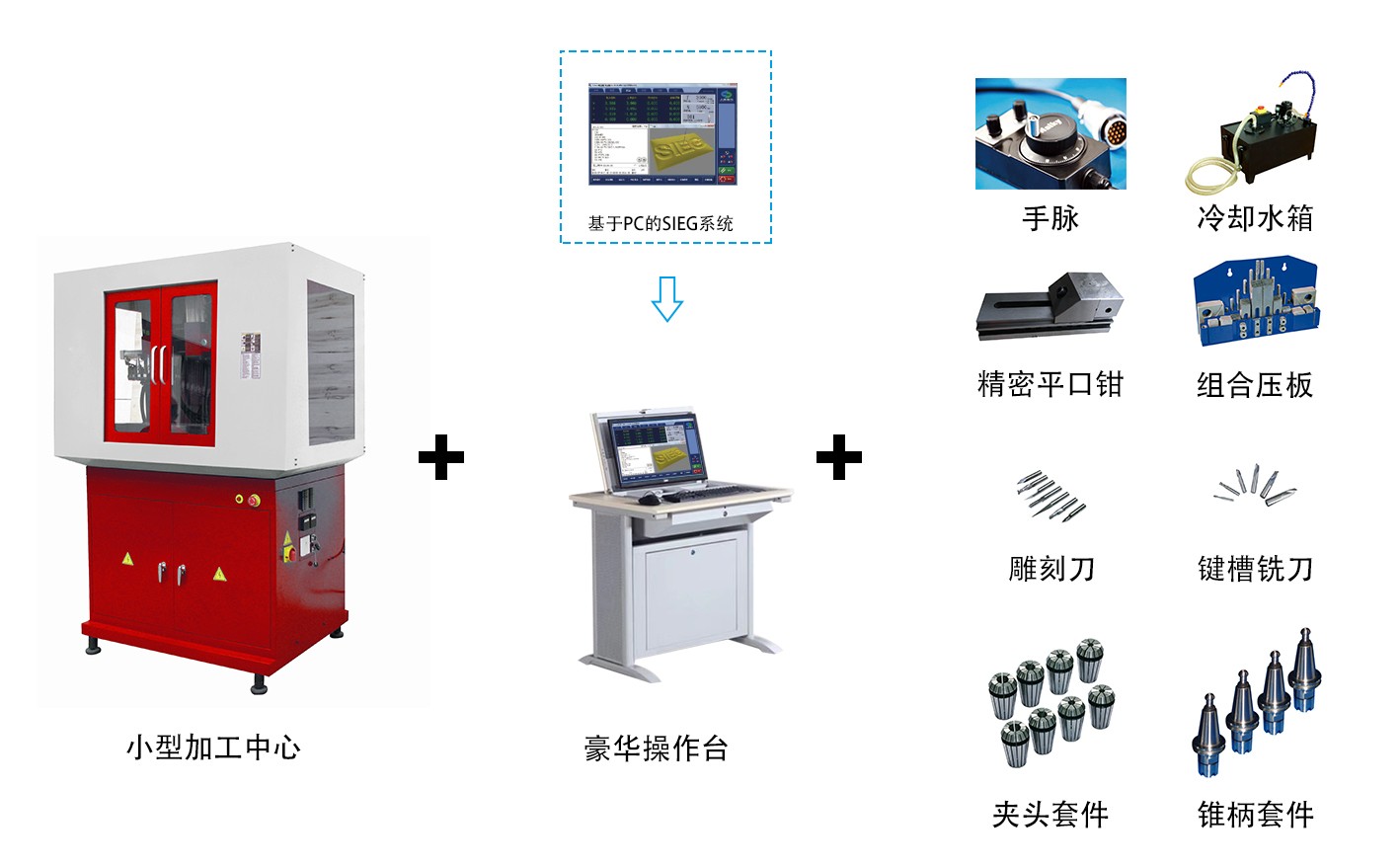

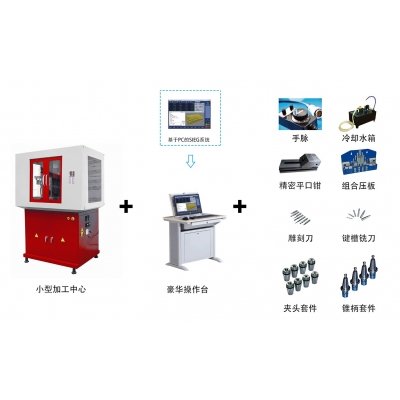

二、产品组成
iKX3-PLUS（教育版）清单 | |||
序号 | 品名 | 数量 | 备注 |
1 | 小型加工中心iKX3 | 1 | |
2 | SIEG系统 | 1 | |
3 | 豪华仿Fanuc操作台 | 1 | 含仿Fanuc面板 |
4 | 台式电脑 | 1 | |
5 | 随机附件 | 1 | 见随机附件清单 |

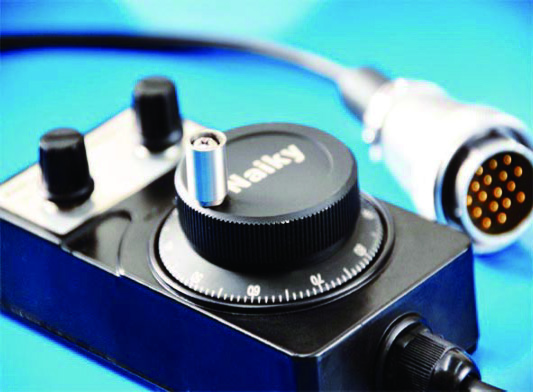

6 | 手脉 | 1 | 教育版配套附件 |

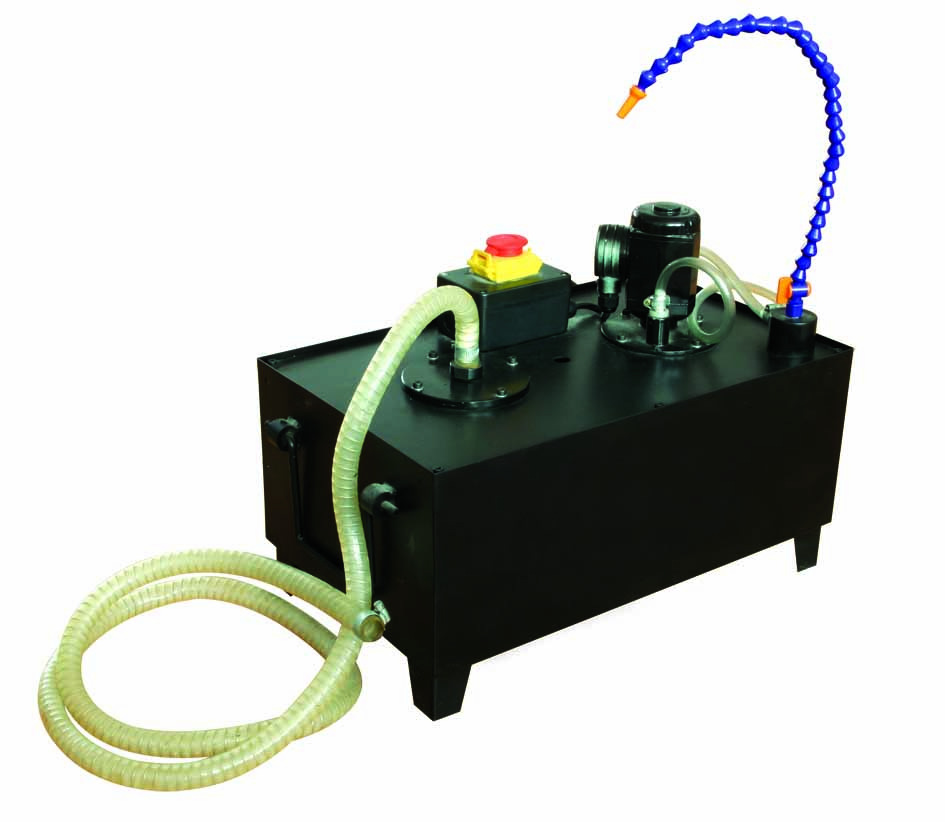

7 | 冷却水箱 | 1 | |
8 | 精密平口钳 | 1 | |

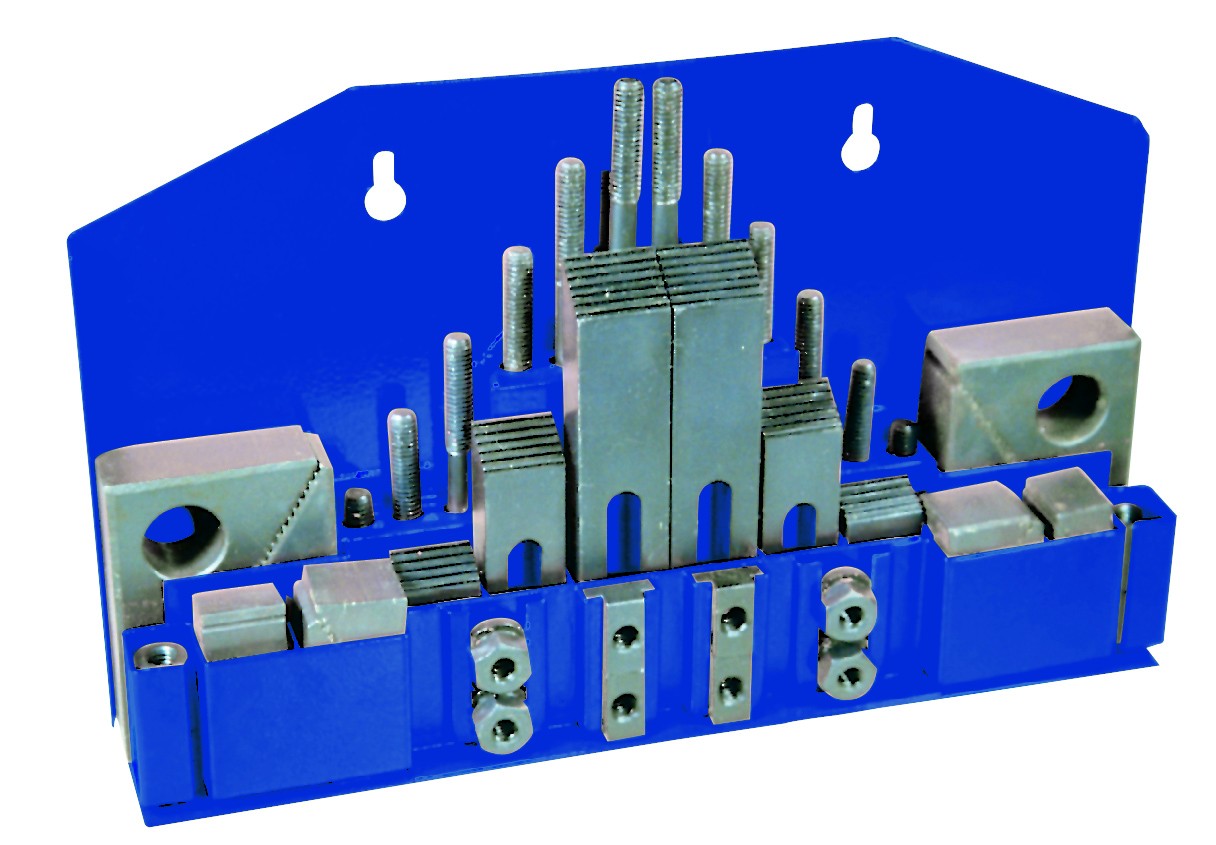

9 | 组合压板 | 1 | |

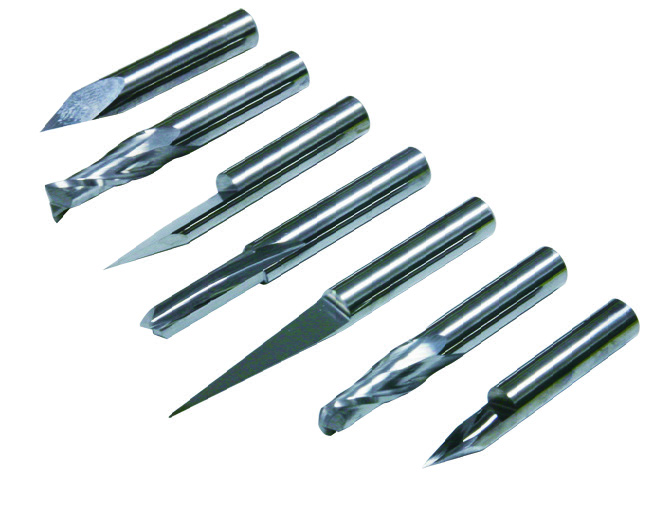

10 | 雕刻刀 | 1 | |

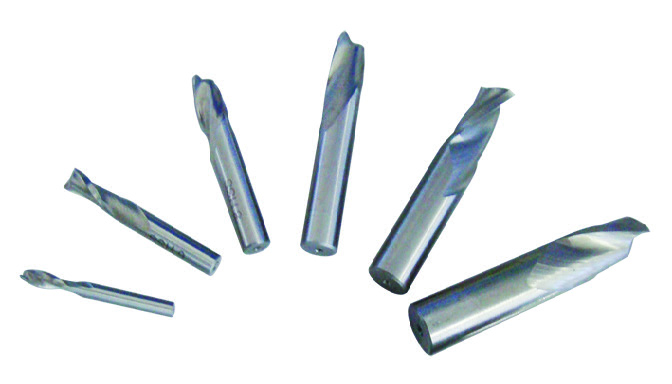

11 | 键槽铣刀 | 1 | |

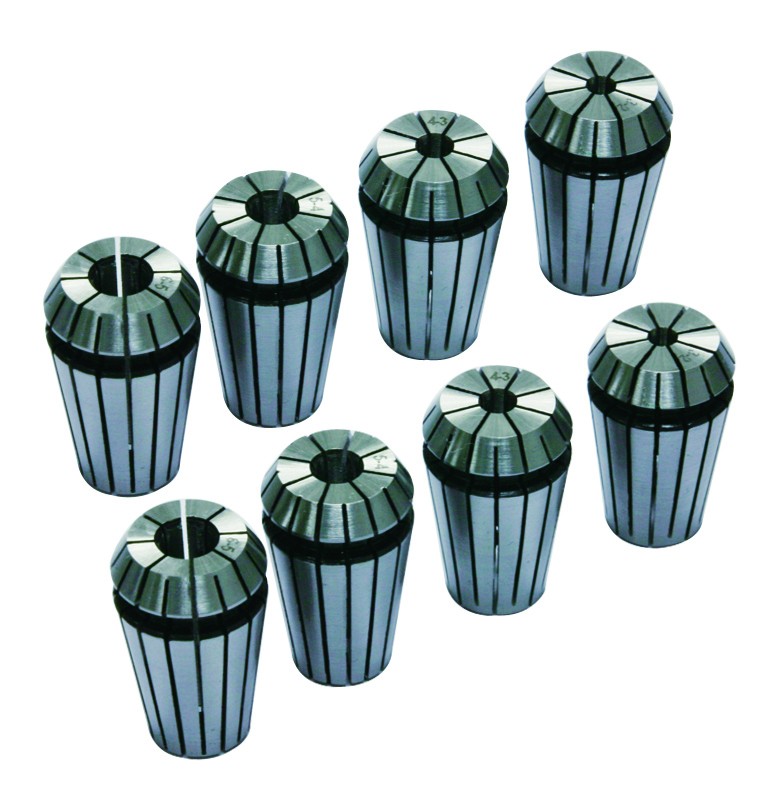

12 | 夹头套件 | 1 | |

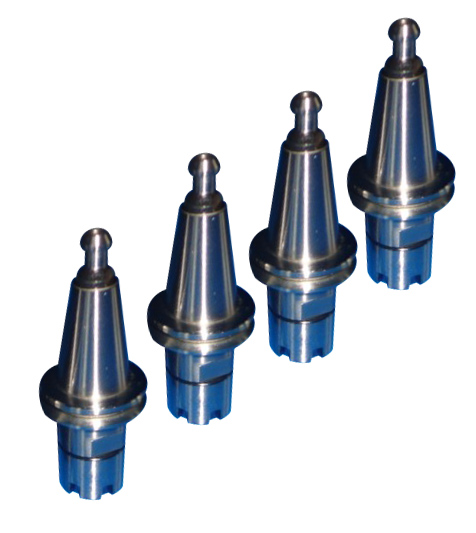

13 | 锥柄套件 | 1 | |

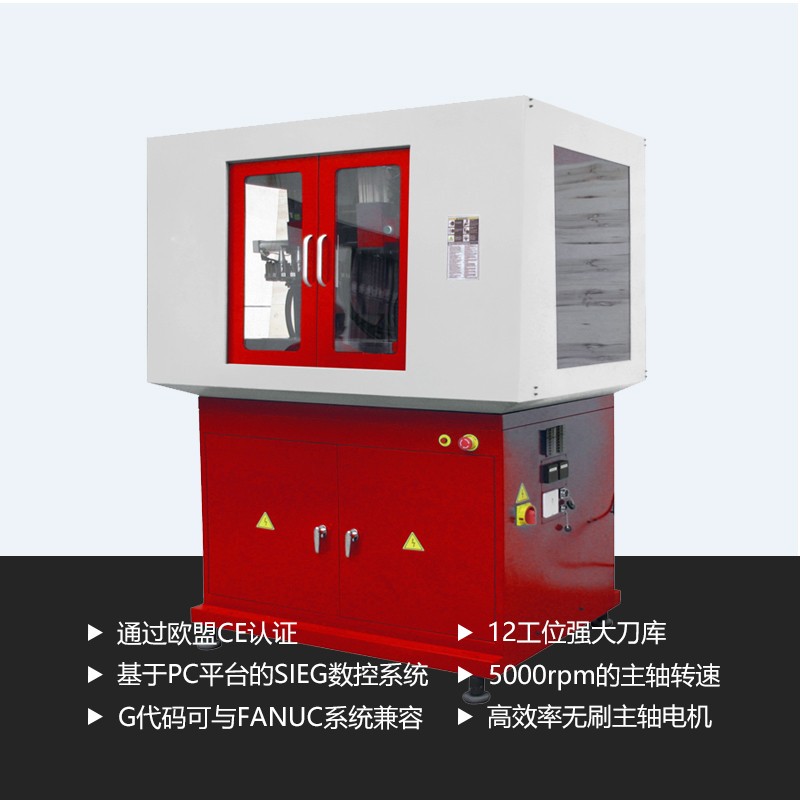

三、产品特点
■220v单向交流电。

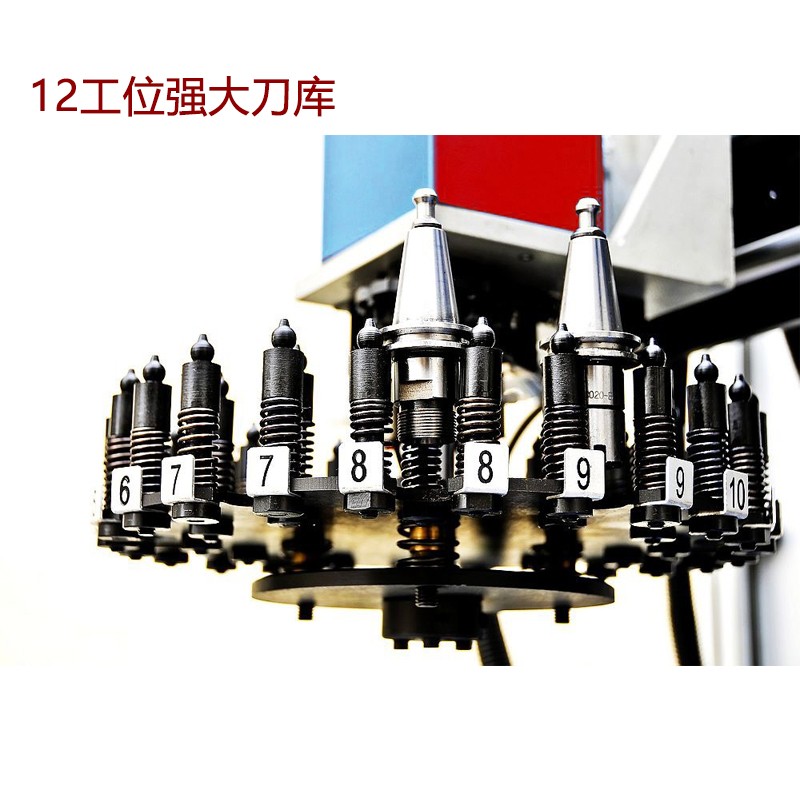

■提供12工位的强大刀库
■ISO20公制主轴
■基于PC平台的数控系统，可靠性高，操作简便
■精选优质材料铸造，结构紧凑。
■通过以太网与电脑连接，操作简单。
■高强度铸造硬轨，
■配仿FANUC面板，操作与FANUC一样，便于长期操作FANUC的客户。
■台湾地区制造精密丝杆
■G代码可与FANUC兼容
■预装第4轴插口
■三轴伺服电机，无刷大扭矩主轴电机。
伺服电机：（三轴）
1.控制精度高。
2.低速运行稳定性好。
3.矩频特性好。伺服电机是恒力输出，无论是高转速还是低转速，力矩不会有多大的变化。
4.伺服电机具有一定的过载能力，即使超出额定力矩一些，其也能够正常工作。
无刷电机：（主轴）
1、具有传统直流电机的优点，同时又取消了碳刷、滑环结构。
2、可以低速大功率运行，可以省去减速机直接驱动大的负载。
3、体积小、重量轻、出力大。
4、转矩特性优异，中、低速转矩性能好，启动转矩大，启动电流小。
5、无级调速，调速范围广，过载能力强。
6、效率高，电机本身没有励磁损耗和碳刷损耗，消除了多级减速耗。
7、可靠性高，稳定性好，适应性强，维修与保养简单。
8、耐颠簸震动，噪音低，震动小，运转平滑，寿命长。

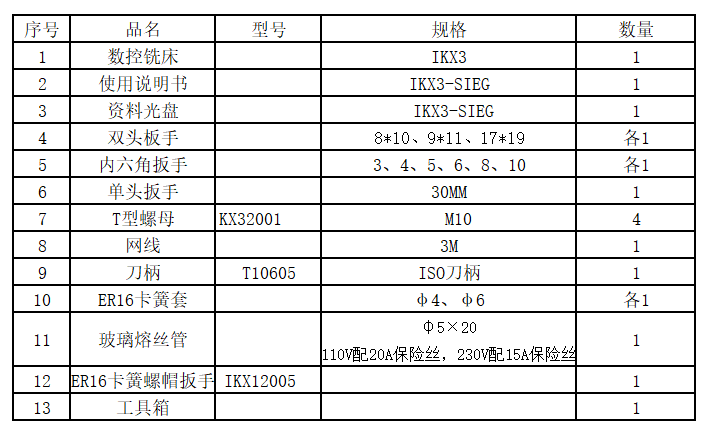

四、随机附件
豪华操作台

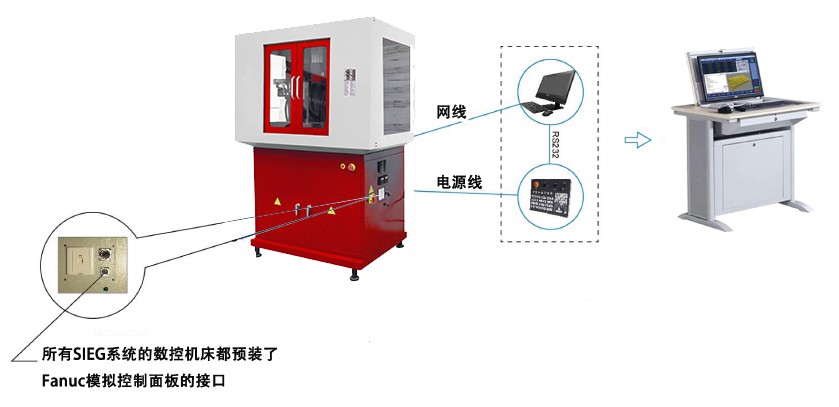

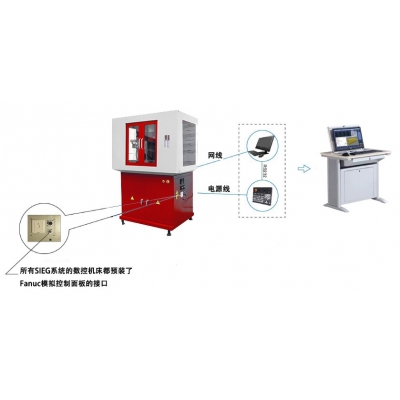

操作系统采用由西马特自行研发的基于PC平台的SIEG数控系统,系统可靠性高，操作简单。通过以太网与计算机链接，G代码可与FANUC系统兼容。
SIEG系统
SIEG是一款基于电脑控制的数控系统。软件光盘随机附送，将电脑和机器使用网线连接，然后将软件光盘装载到光驱，安装软件，设置好参数之后，即可开始加工。
特点:
1、可选多语言操作界面，如英语、法语、德语等等。
2、可识别G代码程序，可手动编写小程序，封闭循环，子程序等等。
3、提供多I/O接口，扩展性强，支持在线梯形图编程。
4、支持自动换刀和刀具磨损管理。
5、支持双向螺距误差补偿
四种操作系统可选：FANUC系列、SIEMENS系列、华中数控、广州数控。
教育版附件
规格参数
| 工作台 | 工作台尺寸 | 550×160mm | |||||||||||||||||||||||
| T型槽 | 3×12×43mm | ||||||||||||||||||||||||
| 工作台载重 | 30kg | ||||||||||||||||||||||||
| 行程 | X轴行程 | 270mm | |||||||||||||||||||||||
| Y轴行程 | 152mm | ||||||||||||||||||||||||
| Z轴行程 | 270mm | ||||||||||||||||||||||||
| 主轴鼻端至工作台面 | 80-350mm | ||||||||||||||||||||||||
| 主轴中心至立柱导轨面 | 215mm | ||||||||||||||||||||||||
| 主轴 | 主轴规格 | ISO20 | |||||||||||||||||||||||
| 主轴功率 | 1000w | ||||||||||||||||||||||||
| 主轴转速 | 100-5000r/min | ||||||||||||||||||||||||
| 进给轴 | X.Y.Z三轴快速进给 | 5000mm/min | |||||||||||||||||||||||
| X.Y.Z三轴切削速度 | 1000mm/min | ||||||||||||||||||||||||
| X.Y.Z三轴功率 | X/Y:4Nm Z:6Nm | ||||||||||||||||||||||||
| 刀库 | 刀库数量 | 12把 | |||||||||||||||||||||||
| 最大刀具直径 | 10mm | ||||||||||||||||||||||||
| 最大刀具长度 | 110mm | ||||||||||||||||||||||||
| 最大刀具重量 | 0.5kg | ||||||||||||||||||||||||
| 换刀时间 | 8s | ||||||||||||||||||||||||
| 精度 | 定位精度 | 0.015mm | |||||||||||||||||||||||
| 重复定位精度 | 0.01mm | ||||||||||||||||||||||||
| 其他 | 电源 | 230/120V | |||||||||||||||||||||||
| 机床重量（净重/毛重） | 390kg/470kg | ||||||||||||||||||||||||

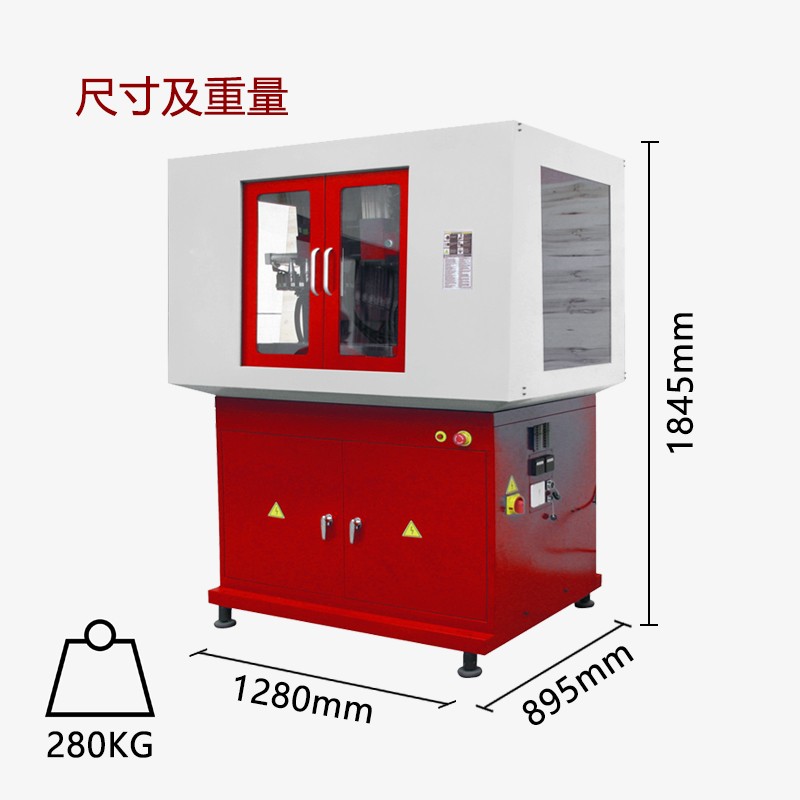

| 机床尺寸 | 1280×895×1845mm | ||||||||||||||||||||||||
| 包装尺寸 | 1170×960×1100mm | ||||||||||||||||||||||||
