一、产品信息

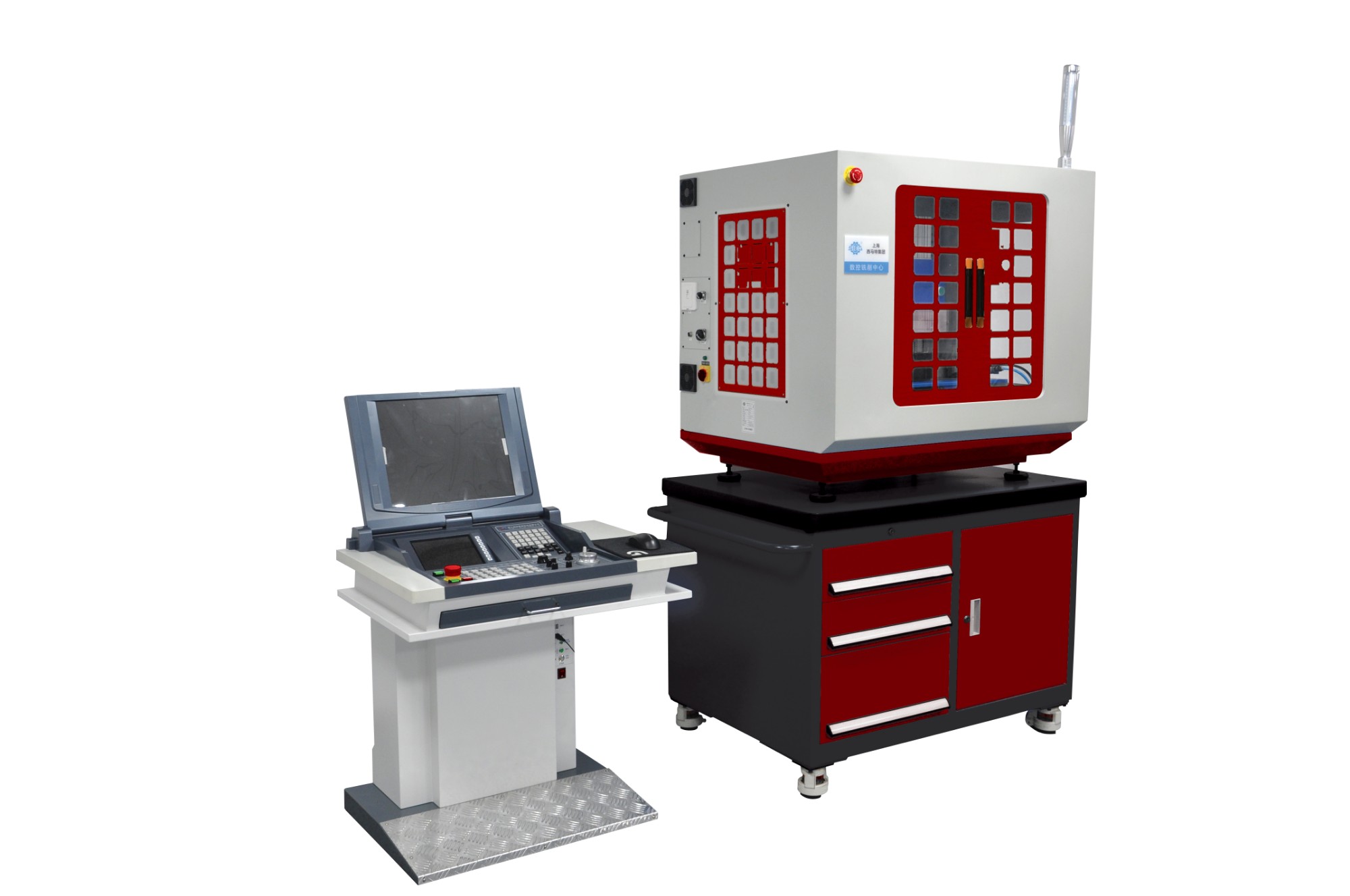

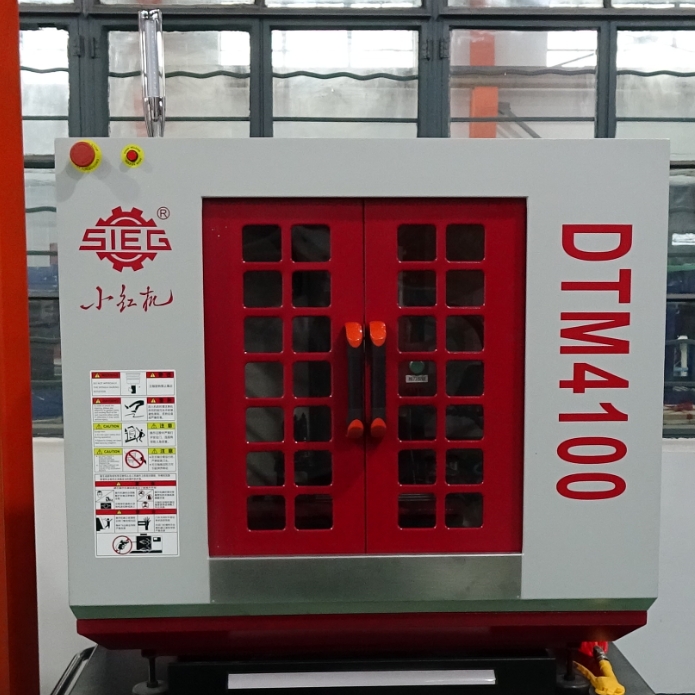

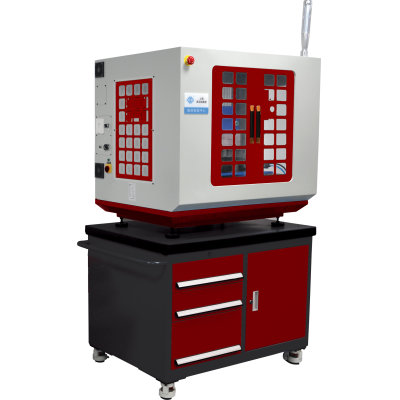

DTM4100（小红机）是一款铣削一体机，由上海西马特机械制造有限公司与浙江海特智能科技有限公司联合开发的两款多系统数字化仿真及加工一体机。多系统数字化仿真及加工一体机的CNC机床桌面式加工中心，是针对教育市场特别开发的小型数控机床，具备工业级标准和满足教学级需求的双重优势，在确保加工刚性的同时，减小了设备体积，提高了设备的性价比。设备采用符合欧盟CE安全认证的全防护安全罩壳，增加开门断电功能，确保教学使用过程中的安全。

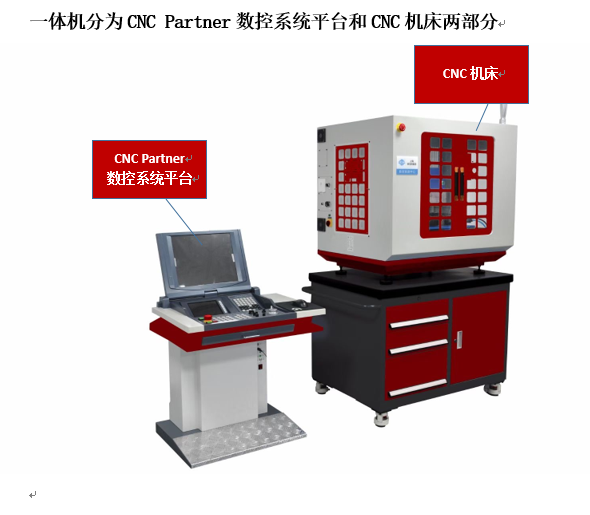

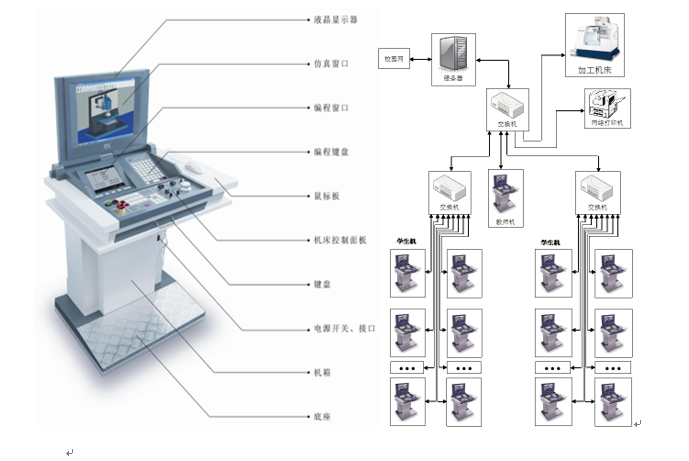

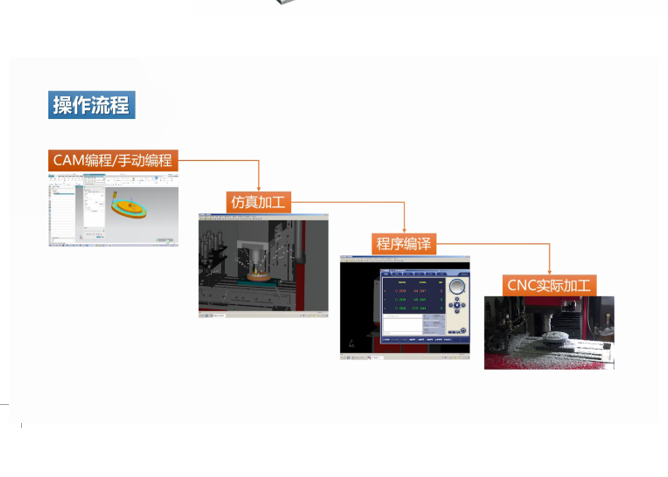

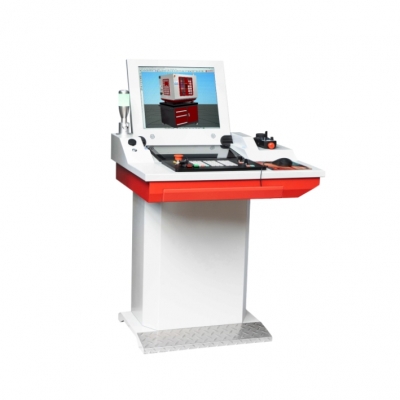

多系统数字化仿真及加工一体机同时具备仿真加工和CNC加工的功能，学员可以先在CNC Partner数控系统平台上编程，并进行仿真切削加工，完成后可以将仿真的结果直接发送到数控机床上进行CNC加工，仿真加工与CNC加工结果完全一致。
可设置必须仿真结果正确才可进行真实加工，确保操作人员和设备的安全，可以放手让学生操作。
小红机鼎力支持2021大学生工程实践创新大赛
注：多系统数字化仿真及加工一体机DTM4100单价为136000元（已包含四个系统中的任意一个系统），如需增加系统，每加一个系统模块另加10000元，四个系统模块分别为：FANUC、西门子、华中、广州数控系统控制面板。

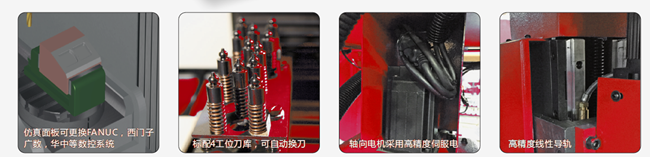

二、产品特色

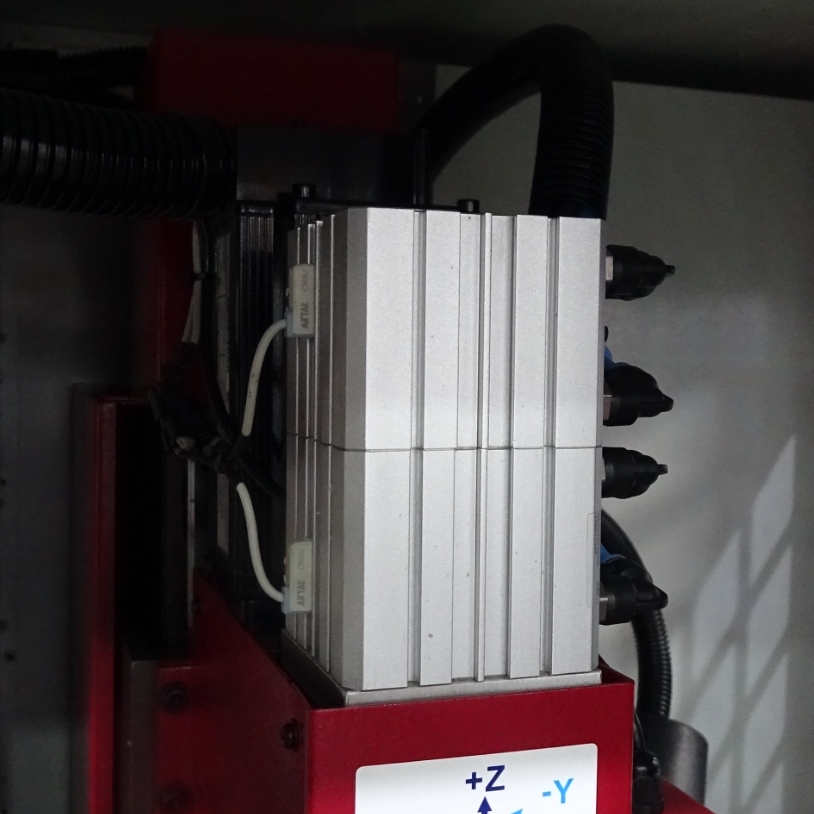

u可自动换刀

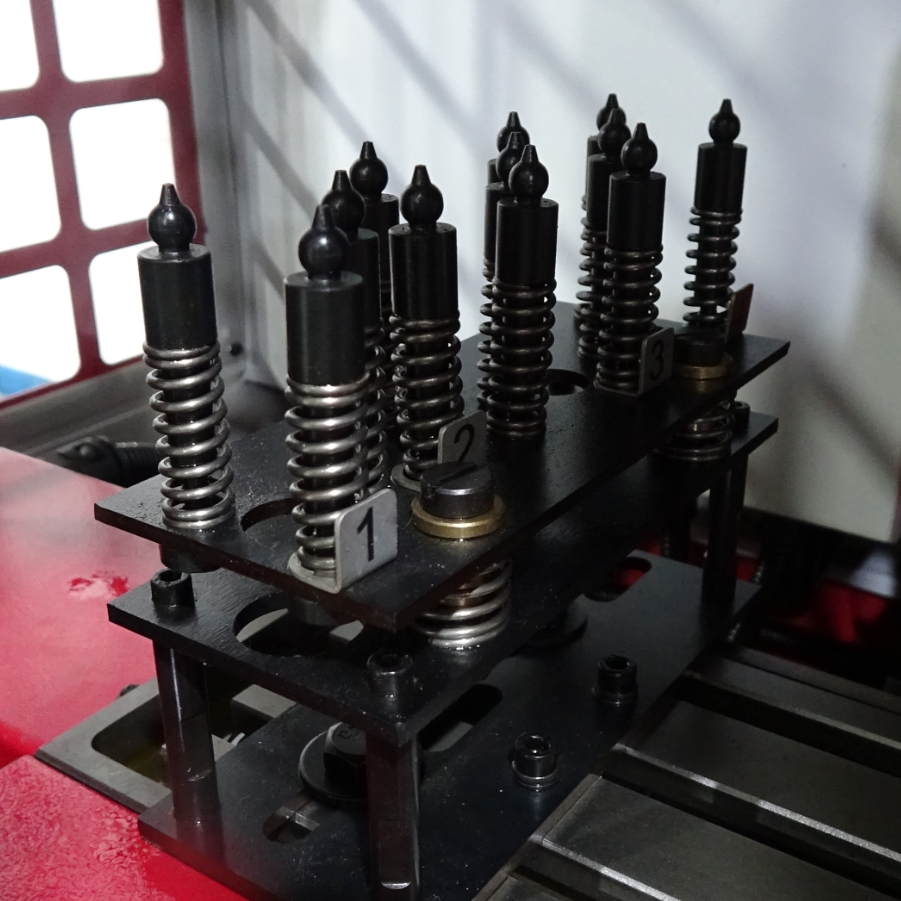

u带桌面式4工位刀库
u配置伺服电机
u线性导轨
u高精度滚珠丝杆
u全防护罩壳带开门断电
uLED金属三色警报灯
u带福马轮可移动底座

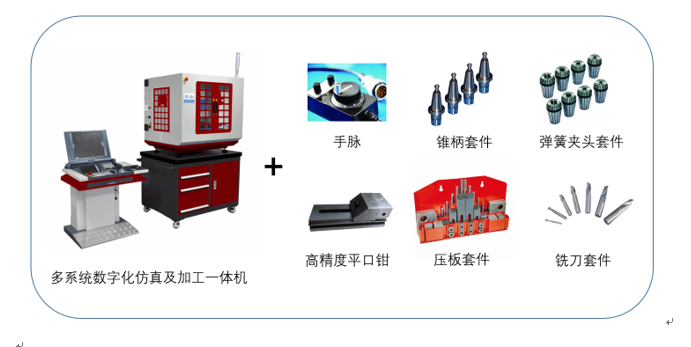

三、随机附件
| 类型 | 品名 | 型号 | 数量 | 单位 |
| 机床 | 数控铣床 | DTM4100 | 1 | 台 |
| 配件 | 可移动底座 | S/N10530 | 1 | 套 |
| 手脉 | S/N10186 | 1 | 套 | |
| ISO20刀柄 | S/N10605 | 3 | 套 | |
| ER16夹头套件 | S/N10608 | 1 | 套 | |
| 铣刀套件 | 1 | 套 | ||
| 高精度平口钳 | S/N10602 | 1 | 套 | |
| 专用夹具 | 1 | 套 | ||
| 软件 | 编译软件 | 1 | 套 |

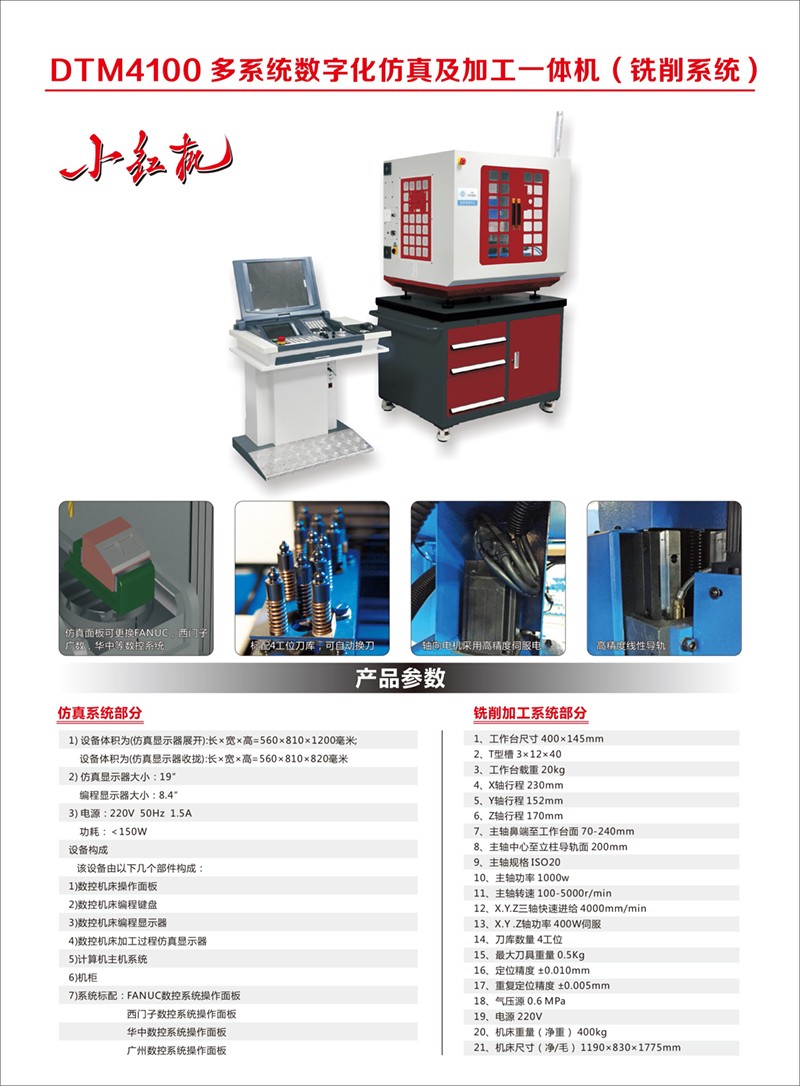

规格参数
工作台 | 工作台尺寸 | 400×145mm |

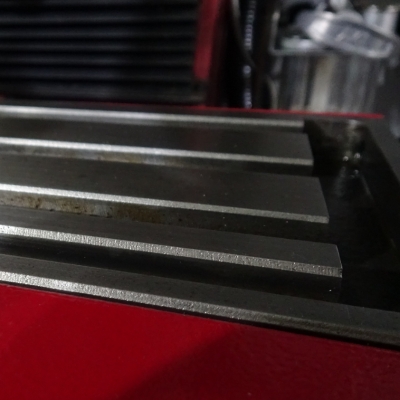

T型槽 | 3×12×40mm | |
工作台载重 | 20kg | |
行程 | X轴行程 | 260mm |
Y轴行程 | 152mm | |
Z轴行程 | 180mm | |
主轴鼻端至工作台面 | 60-240mm | |
主轴中心至立柱导轨面 | 200mm | |
主轴 | 主轴规格 | ISO20 |
主轴功率 | 1000w | |
主轴转速 | 100-5000r/min | |
进给轴 | X.Y.Z三轴快速进给 | 5000mm/min |
X.Y.Z三轴切削速度 | 1000mm/min | |
X.Y.Z三轴功率 | X/Y/Z:400W | |
刀库 | 刀库数量 | 4把 |
最大刀具直径 | 10mm | |
最大刀具长度 | 110mm | |
最大刀具重量 | 0.5kg | |
换刀时间 | 10s | |
精度 | 定位精度 | 0.01mm |
重复定位精度 | 0.005mm | |
其他 | 电源 | 230/120V |
机床重量（净重/毛重） | 300/370kg | |
机床尺寸 | 1190×930×1640mm | |
包装尺寸 | 1500×1000×2100mm |
