小型数控车床PC1-PLUS(教育版)

无级变速高效主轴电机 基于PC平台的数控系统,可靠性高,操作简便 220V单向交流电

34000.00
库存 10

详细信息

一、产品信息


小型数控车床PC1-PLUS(教育版)

西马特

    PC1-PLUS是一台集数控和手动二合一的精密车床。全透明的罩壳提供了很好的视觉效果。基于PC机的控制系统,通过以太网直接连接电脑。安装调试简单便利。操作简单,很适合小零件加工,和学校教学演示和培训。同时去除了CNC系统,PC1-PLUS完全可以但做一台手动机床使用整台机床开门断电,设计安全合理,成本低。

二、产品组成

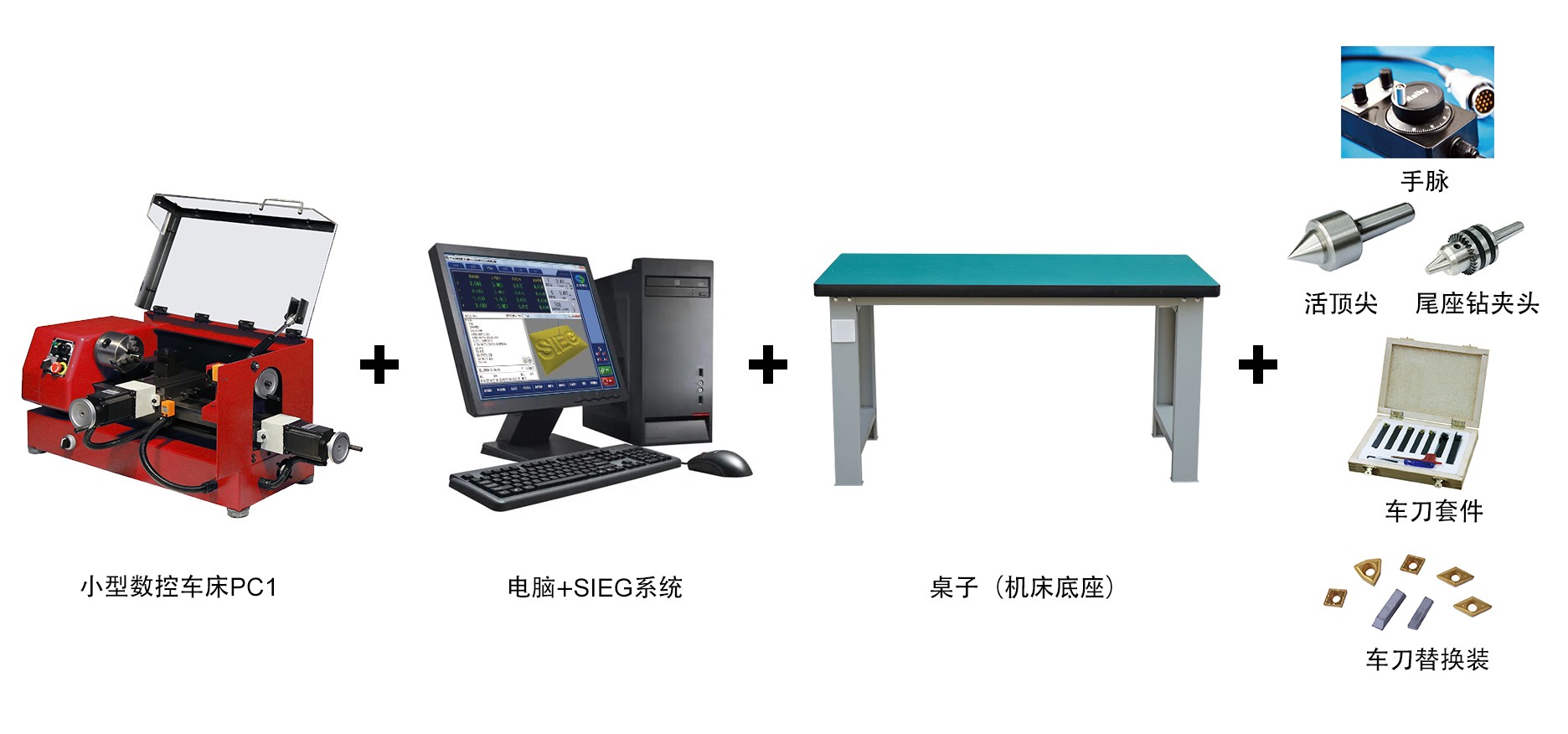

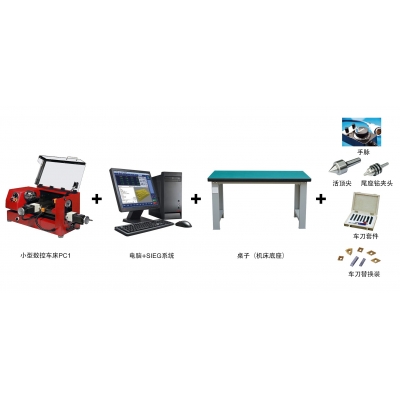

PC1-PLUS(教育版)包含

西马特

PC1-PLUS(教育版)清单

序号

品名

数量

备注

1

小型数控车床PC1

1


2

SIEG系统

1


3

台式电脑

1


4

桌子-机床底座

1


5

随机附件

1

见随机附件清单

6

手脉

1

教育版配套附件

7

尾座钻夹头

1

8

活顶尖

1

9

车刀

1

10

车刀替换装

1

三、产品特点

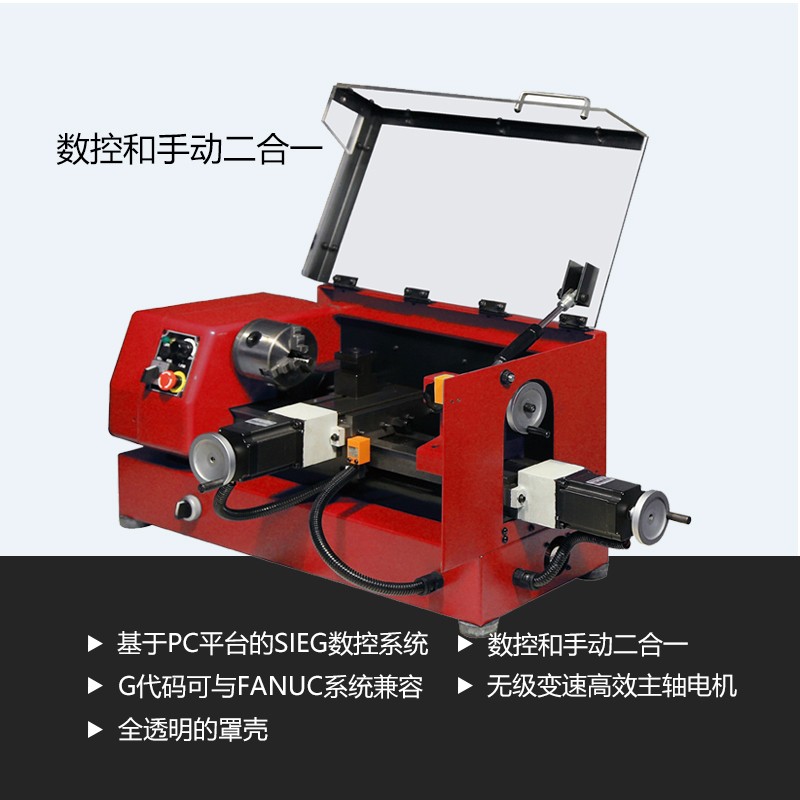

■无级变速高效主轴电机

■基于PC平台的数控系统,可靠性高,操作简便

■220V单向交流电

■通过以太网连接电脑

■MT2公制主轴规格

■G代码可与FANUC兼容

■高品质电气元器件及快速插头

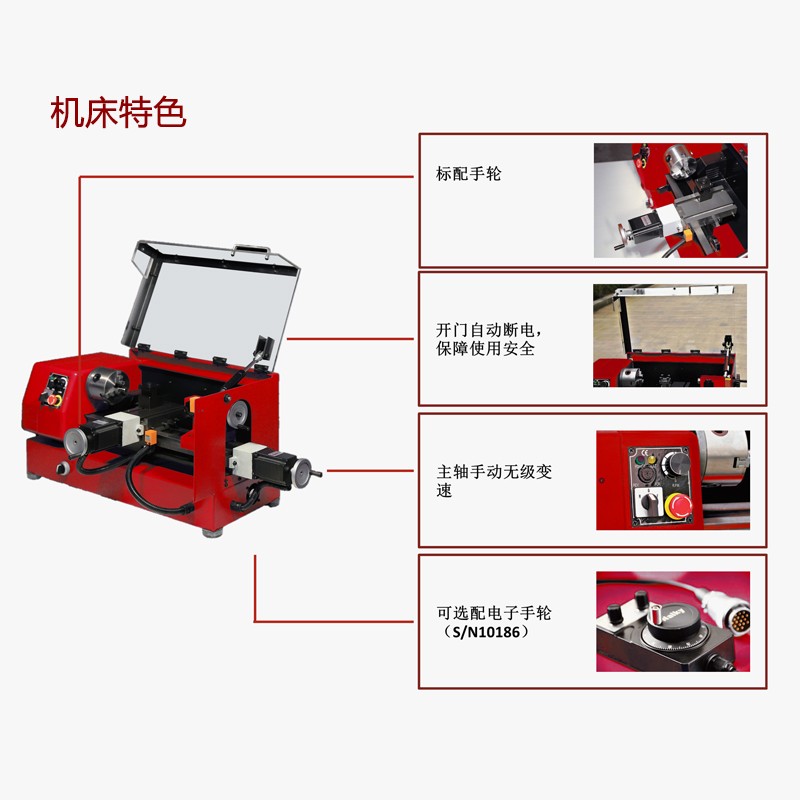

■数控手动二合一


四、随机附件


PC1随机附件清单

序号

品名

型号

规格

数量

1

使用说明书


PC1

1

2

资料光盘


SIEG-TURNNING

1

3

双头板手


5.5×7

各1

4

内六角扳手


2、3、4、6

各1

5

小手柄组件

C10112、C10113


3套

6

顶尖

C12023

MT1 MT2

各1

7

调整垫脚

C2A010100


4

8

3米网线


SIEG

1根

9

6×100


十字形螺钉旋具

1把

10

塑料油壶





台式电脑


主  机:CPU i3-10105  内存4G  硬盘1T机械 集成显卡

显示器:21.5英寸液晶显示器


SIEG系统

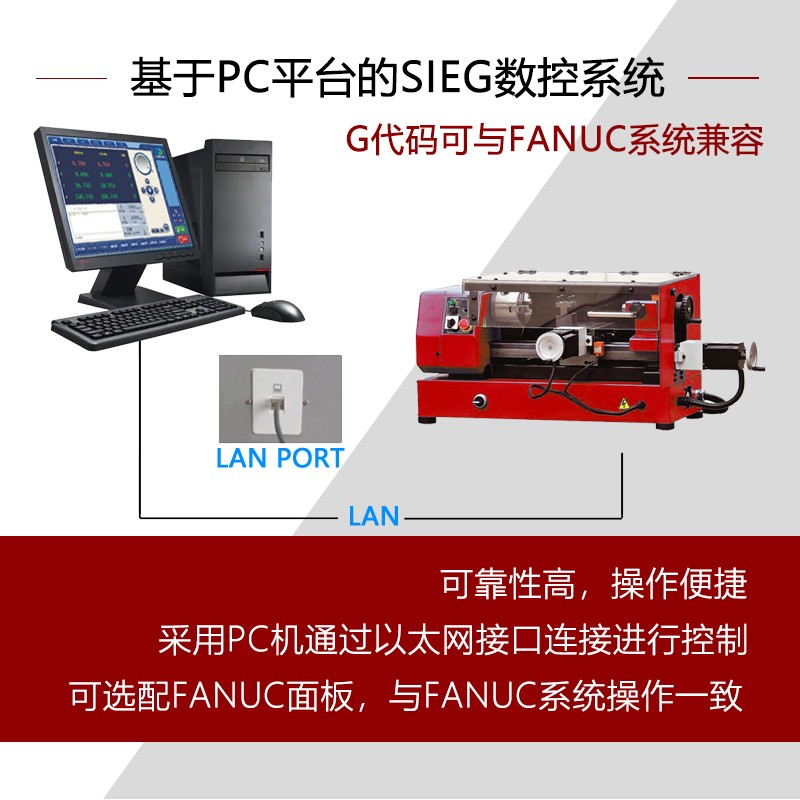

SIEG是一款基于电脑控制的数控系统。软件光盘随机附送,将电脑和机器使用网线连接,然后将软件光盘装载到光驱,安装软件,设置好参数之后,即可开始加工。

西马特

特点:

1、可选多语言操作界面,如英语、法语、德语等等。

2、可识别G代码程序,可手动编写小程序,封闭循环,子程序等等。并且全部可适用于Fanuc系统。

3、提供多I/O接口,扩展性强,支持在线梯形图编程。

4、支持自动换刀和刀具磨损管理。

5、支持双向螺距误差补偿


教育版附件:


西马特西马特西马特

西马特西马特


规格参数

加工范围车床最大回转直径140mm
滑板上面最大回转直径75mm
两顶尖的距离250mm
主轴卡盘规格80mm
主轴转速100-2000r/min
主轴通孔11mm
主轴规格MT2
主轴电机功率150W
进给轴X轴行程100mm
Z轴行程150mm
最大移动速度300mm/min
最大进给速度200mm/min
进给电机X、Z1.35Nm
刀架刀位数1
刀具尺寸8×8mm
尾座尾座套筒锥度MT2
套筒直径12mm
套筒行程20mm
精度定位精度0.06mm
重复定位精度0.06mm
其他电源230/120V
机床重量(净重/毛重)45/65kg

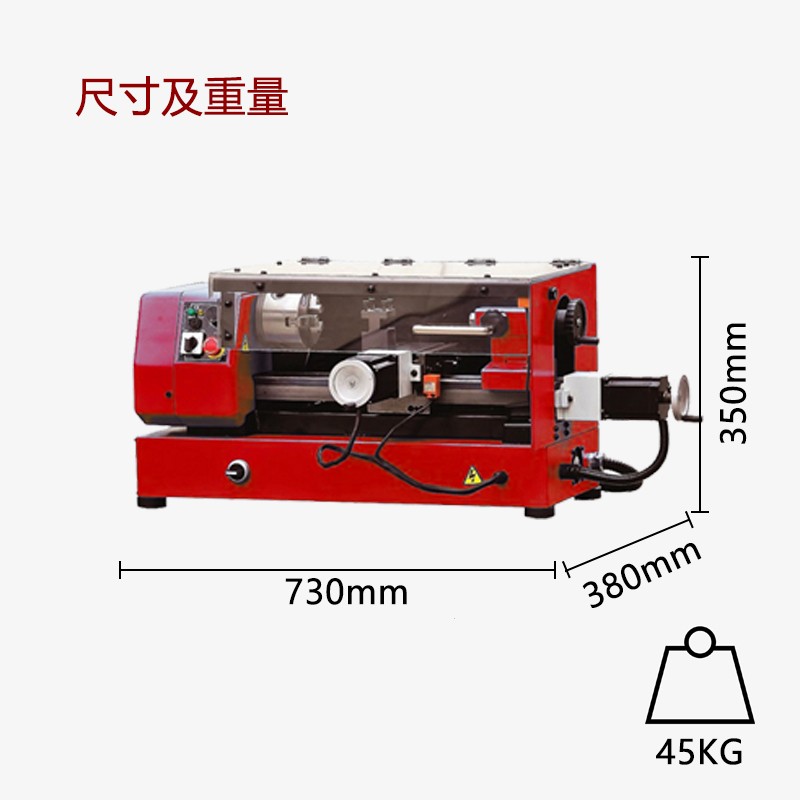

机床尺寸730×380×350mm
包装尺寸830×480×450mm


可选附件
