详细信息
数控系统：西门子808D
可选：华中系统、广数系统 GSK980TC3、法拉克0i-TF，价格不同
附件清单：
名 称 | 规 格 及 型 号 | 台量 | 备注 |
1、三爪卡盘 | K11250 | 1只 | 装在机器上 |
2、开口扳手 | 10-12/14-17/17-19 | 1把 | |
3、内六角扳手 | 3、4、5、6、8、10 | 1只 | |
4、刀架扳手 | □10.2x10.2 | 1把 | |
□14X14 | 1把 | ||
5、呆顶尖 | 莫氏4号 | 2只 | |
6、顶尖套 | 莫氏6/4号 | 1只 | |
7、油枪 | 150ML | 1件 | |
8、十字起 | 3” | 1把 | |
9、一字起 | 3” | 1把 | |
10、防震垫铁 | Ф125 | 6套 |
规格参数

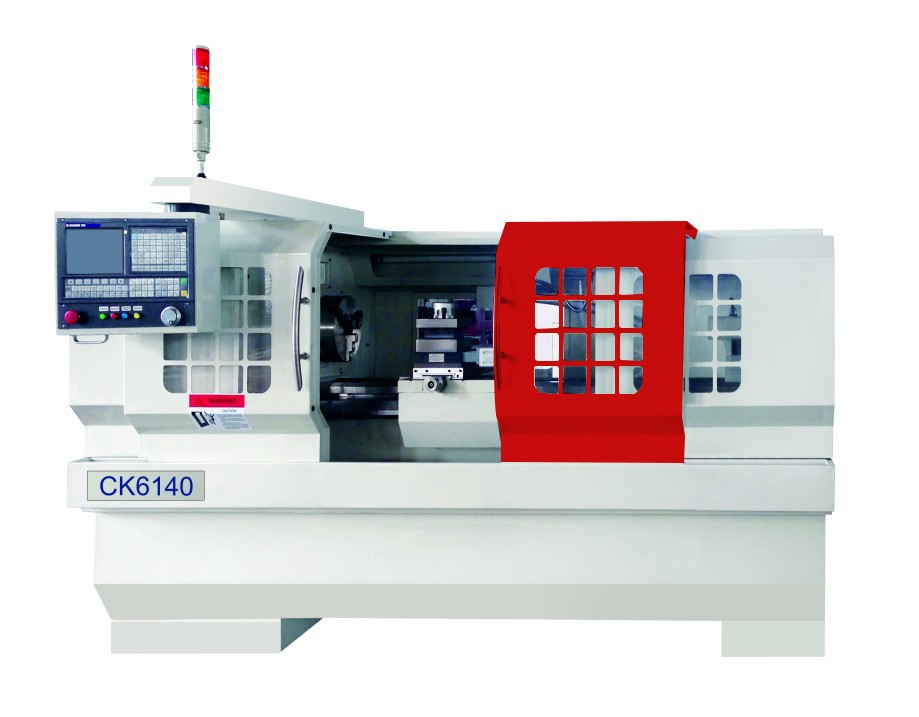

CK6140 | ||
加工范围 | 床身上最大回转直径 | Φ400 mm |
| 拖板上最大回转直径 | Φ240 mm | |
最大工件长度 | 750/1000/1500mm | |
主 轴
| 主轴端部 | A2-6 |
主轴通孔直径 | Φ60mm | |
主轴内孔锥度 | MT6 | |
卡盘 | 8” 10” | |
主轴转速范围 两档变速 | 150-2000rpm or 两档变速 60-600/280-2000rpm | |
进 给 | X轴行程 | 230mm |
Z轴行程 | 750/1000/1500mm | |
X/Z轴快移速度 | 4/7m/min | |
X/Z丝杆 | 2004/4006 | |
刀架 | 刀架工位数 | 4 or 6 or 8 |
刀具最大截面 | 25X25mm | |
尾 座 | 尾座套筒行程 | 120mm |
尾座套筒直径/锥度 | Φ55mm/MT4 | |
电 机 | 主电机功率 | 7.5KW |
冷却泵功率 | 180w | |
机床尺寸 | 外形尺寸 | 2220/2540/3040x1420x1750mm |
包装尺寸 | 2420/2740/3240x1620x2100mm | |
重 量 | 净重 | 1500/1700/2100KG |
毛重 | 700/1900/2300KG | |
