一、产品介绍

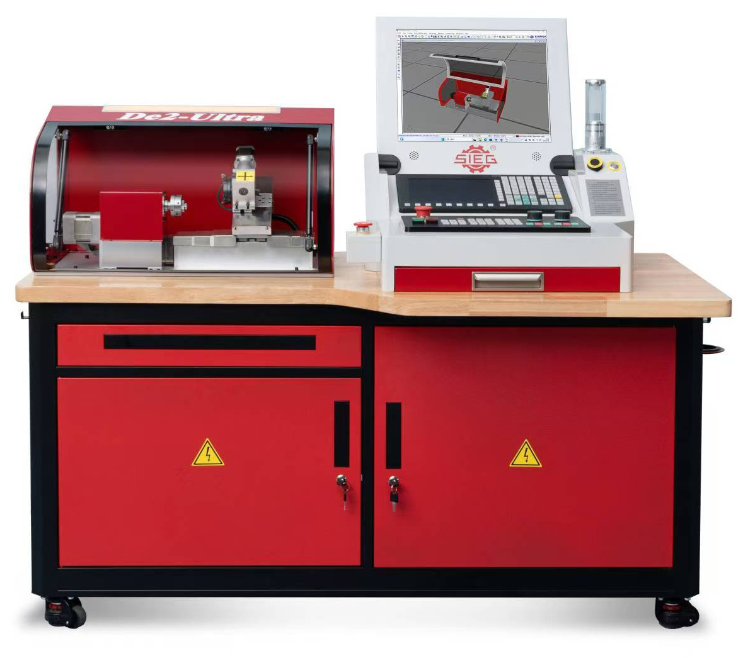

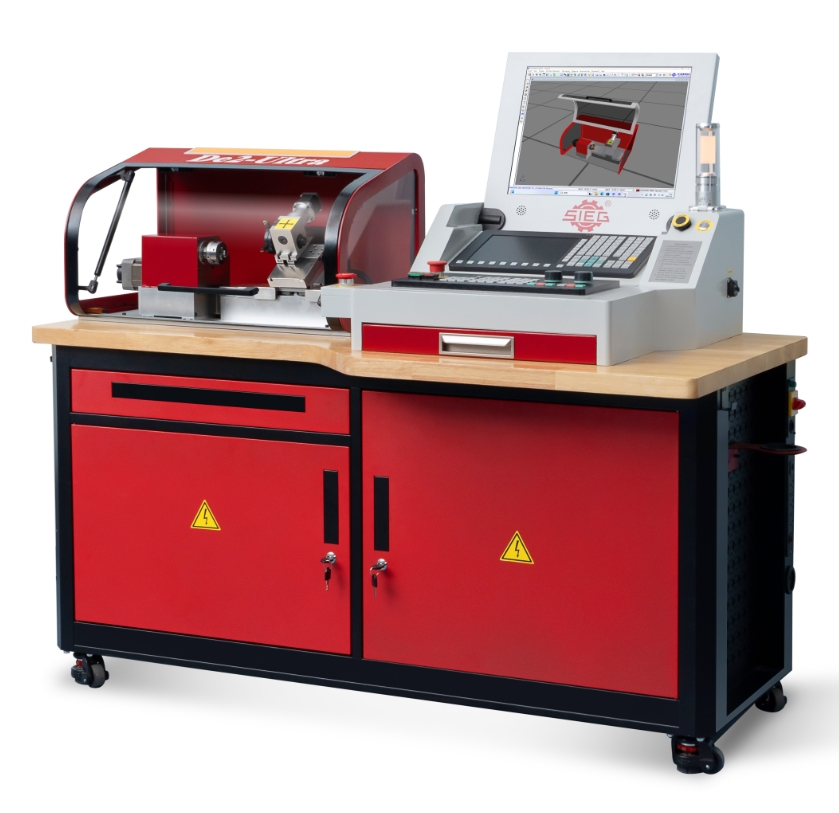

De2-Ultra是一款斜导轨数控车床教学平台，包含桌面数控车床、数控虚拟机床、豪华底座。

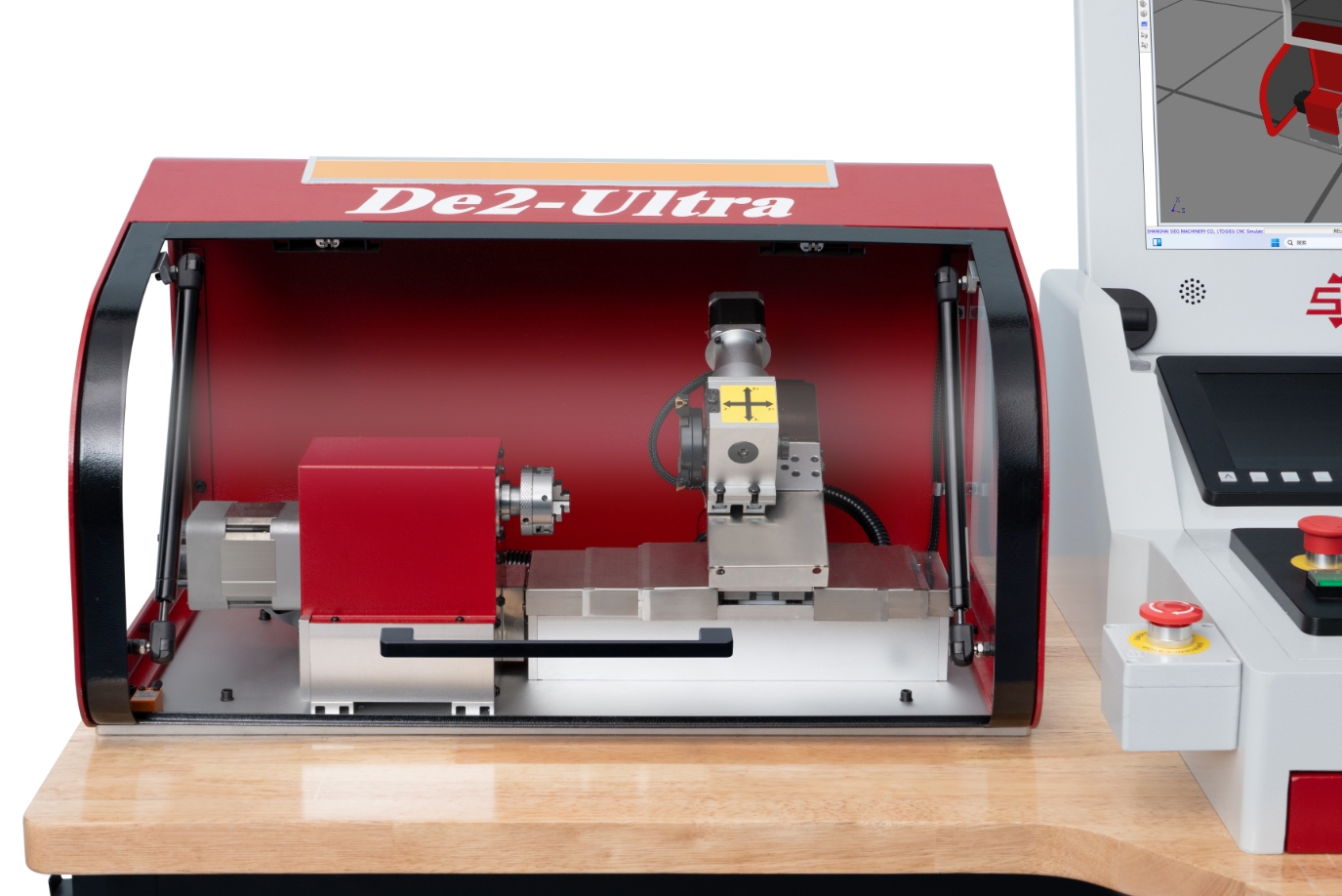

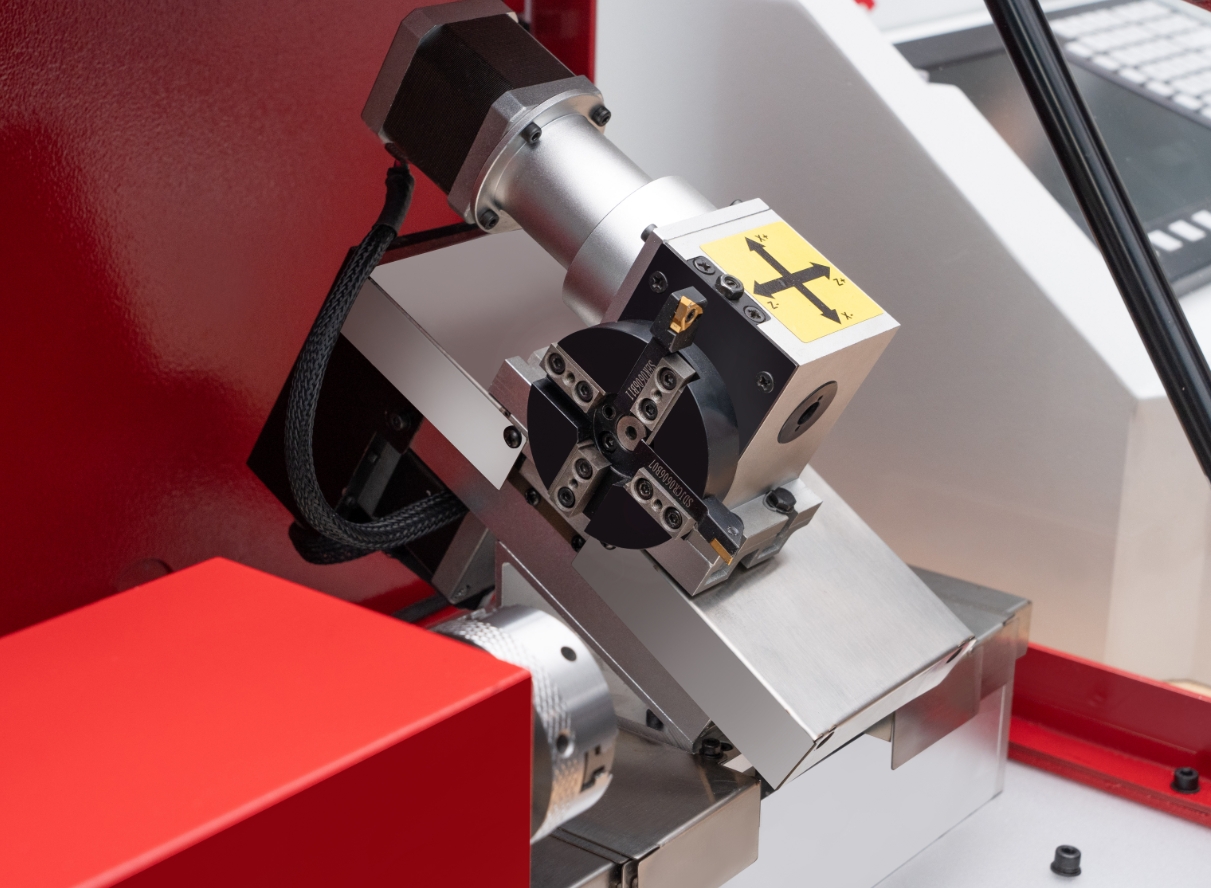

数控车床部分为斜导轨机床，配4工位刀立刀塔，可实现自动换刀。

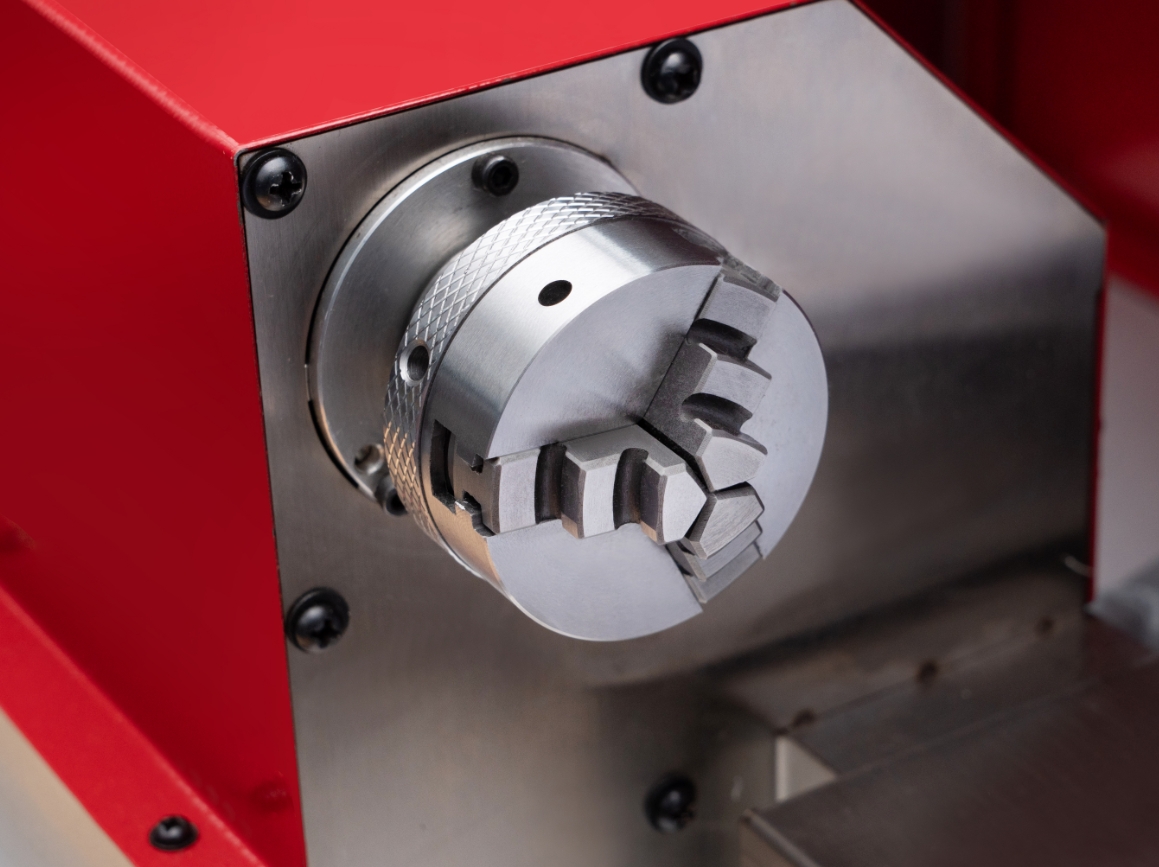

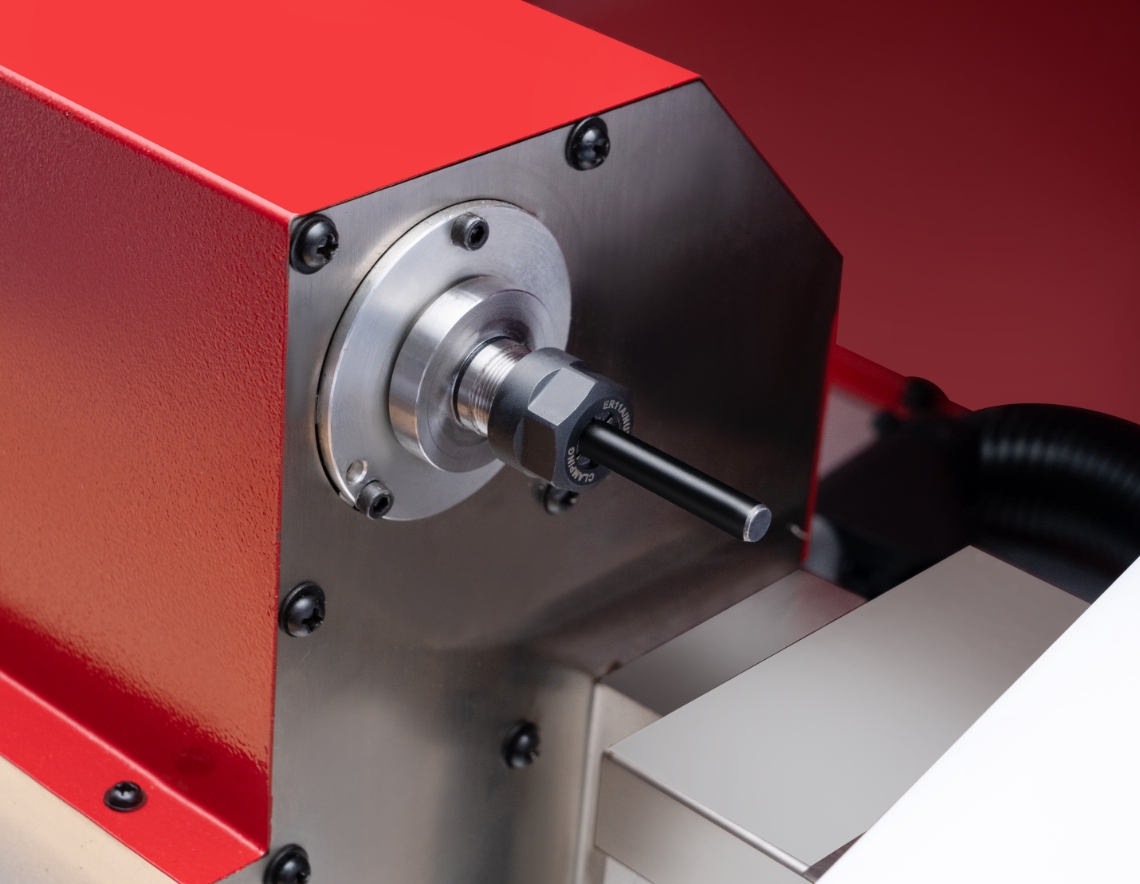

ER11主轴规格，可以装卡盘，也可以装筒夹。
标配LED三色指示灯。
标配小型吸尘器，方便清理机床加工屑。

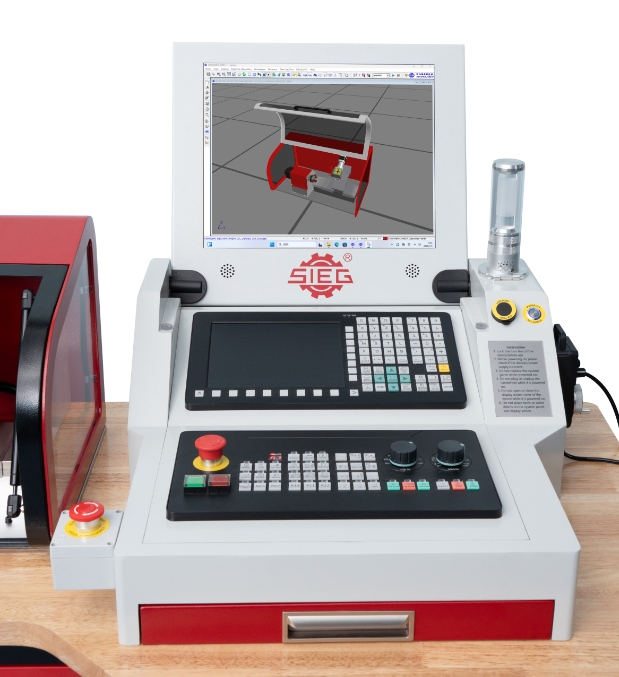

标配虚实结合数控仿真系统，内置与实物机床完全一致的数字模型，可在虚拟机床上完成数控机床的仿真编程、工件装夹、坐标设定、仿真加工、程序编译等一系列操作。仿真完成的程序，可直接发送到真实机床上上进行真实加工。大大提高设备操作的安全性。是数控加工真正的帮手，通过USW3的使用，在真实机床上学生敢动手，愿上手教学实践，可显著提升教学效果。

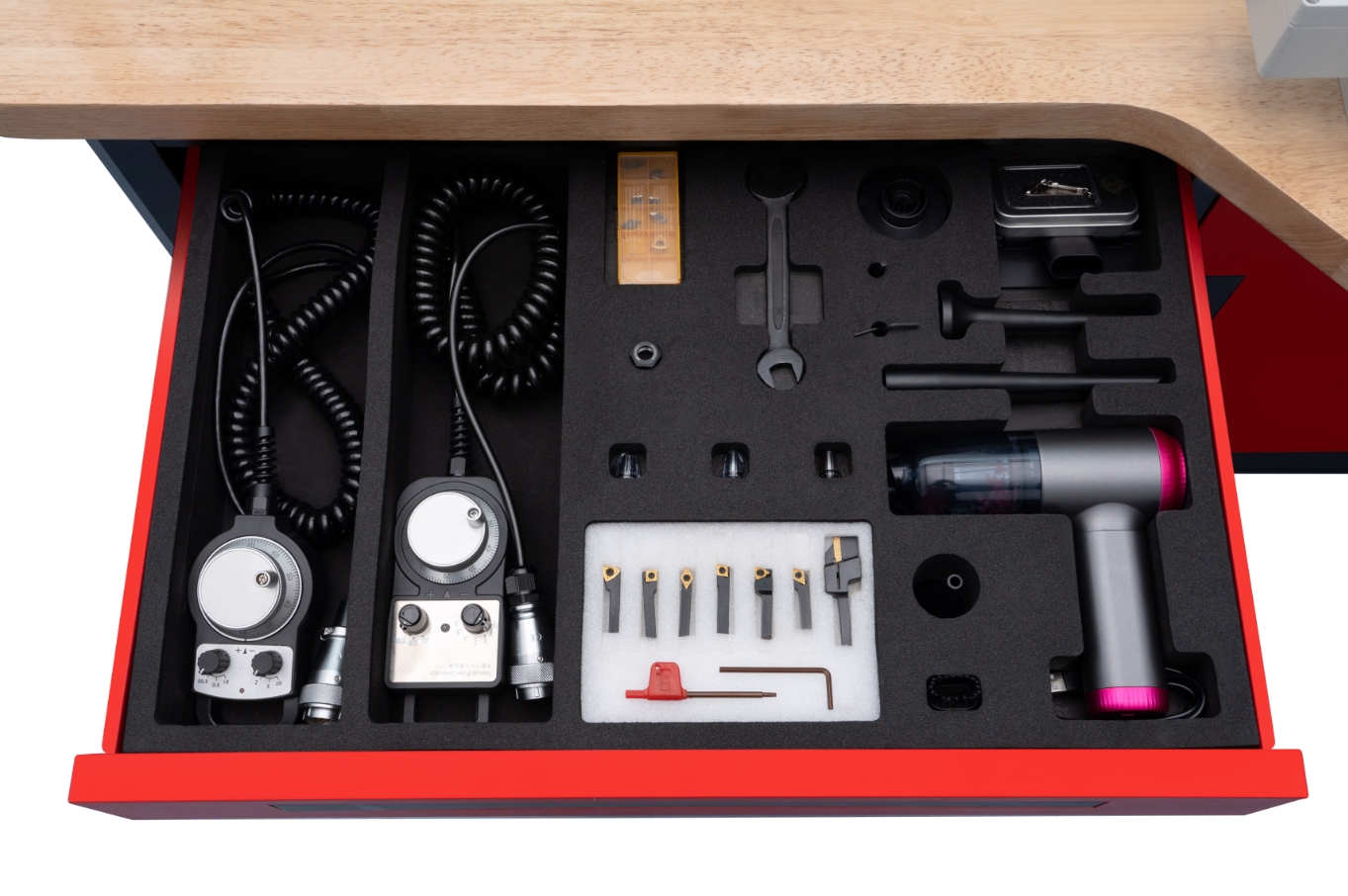

二、随机附件
序号 | 名 称 | 规格或型号 | 数量 | 备 注 |
1 | 使用说明书 | 根据系统 | 1本 | |
2 | 内六角扳手 | 1.5、2.5 | 各1件 | |
3 | 卡盘拆装轴 | 2件 | ||
4 | ER11弹性筒夹 | 4,5,6,7mm | 1套 | |
5 | 压帽 | ER11 | 1 | |
6 | 双头扳手 | 14-17 | 1件 | |
7 | 7件套车刀 | 6*6mm | 1套 | |
8 | 7件套刀片 | 1套 | ||
9 | 保险丝Φ5×20 | 10A | 1件 | 放在说明书袋里 |
10 | 系统手轮 | 1 | ||
11 | 仿真机手轮 | 1 | ||
12 | U盘 | 32GB | 1 | |
13 | 吸尘器 | φ60mm | 1 |
规格参数
类别 | 项目 | 参数 | 单位 |
加工范围 | 车床最大回转直径 | 120 | mm |
滑板上面最大回转直径 | 60 | mm | |
主轴 | 卡盘规格 | 50 | mm |
主轴转速 | 3000 | r/min | |
主轴通孔 | φ8 | mm | |
主轴规格 | ER11 | ||
主轴电机功率 | 250 | mm | |
进给轴 | X轴行程 | 115 | mm |
Z轴行程 | 210 | mm | |
最大移动速度 | 2 | m/min | |
X轴电机 | 0.6 | Nm | |
Z轴电机 | 1.3 | Nm | |
刀架 | 刀位数 | 4 | mm |
刀具尺寸(4把外刀） | 6*6 | mm | |
精度 | 定位精度 | 0.02 | mm |
重复定位精度 | 0.01 | mm | |
其他 | 功率 | 1 | KVA |
机床重量 | 145 | kg | |
机床尺寸 | 1600*950*1220 | mm | |
包装尺寸 | 1760*1000*1350 | mm |
