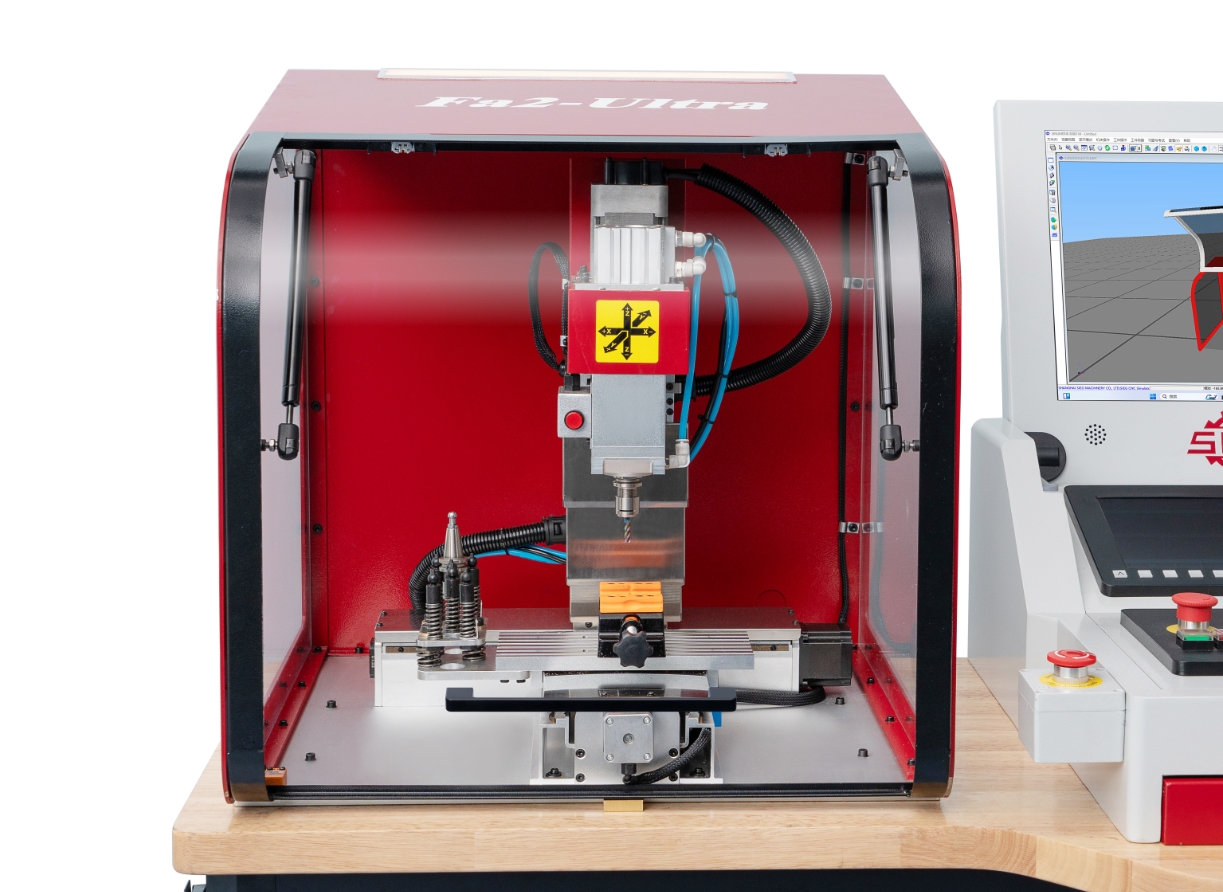

Fa2-Ultra 数控铣床教学平台

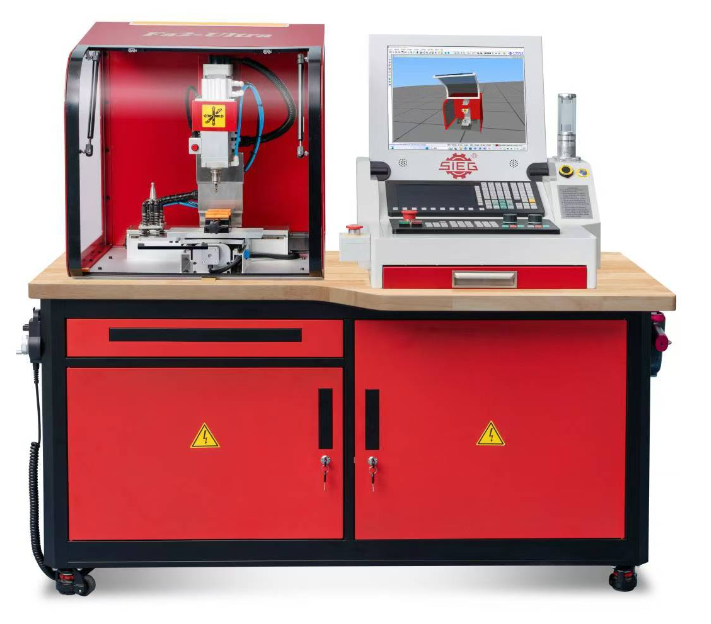

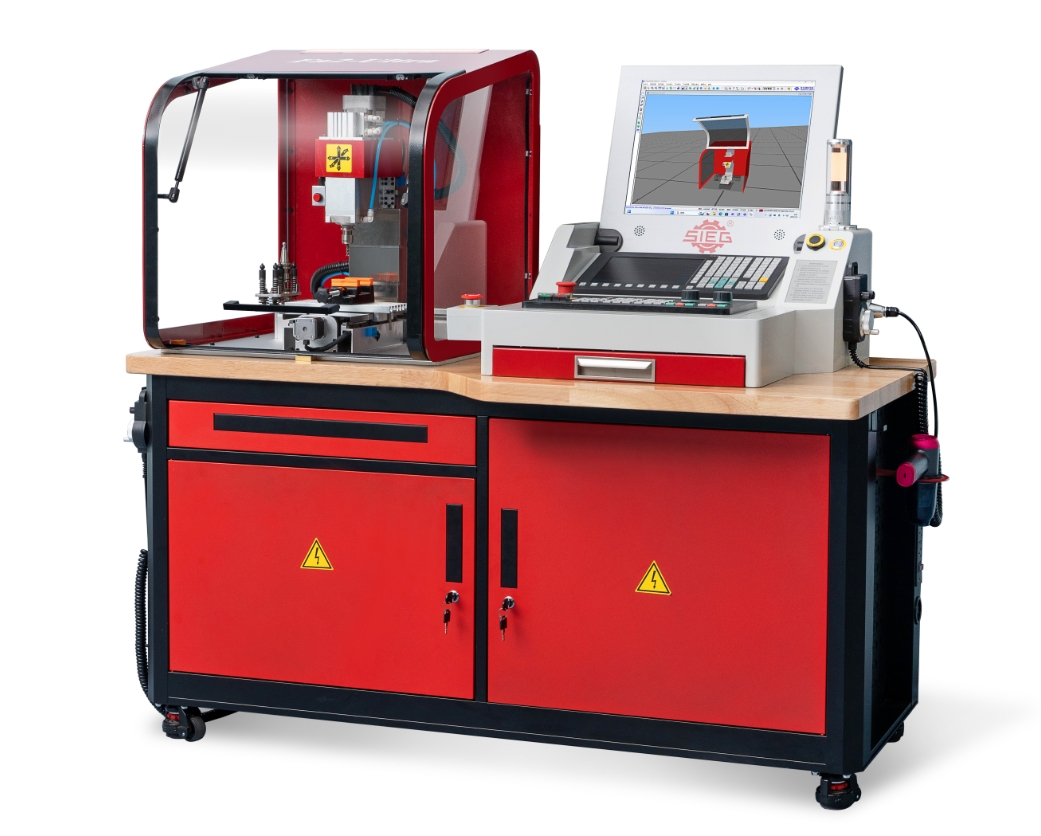

Fa2-Ultra是一款桌面式数控铣床教学平台,包含桌面数控铣床、数控虚拟机床、豪华底座。

85800.00
库存 0

详细信息

一、产品介绍


Fa2-Ultra是一款桌面式数控铣床教学平台,包含桌面数控铣床、数控虚拟机床、豪华底座。

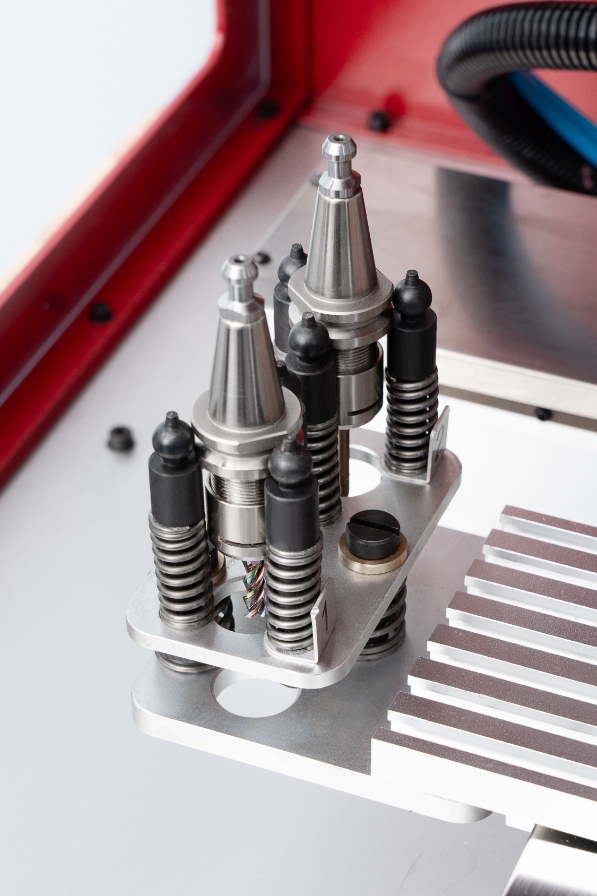

数控铣床部分为桌面式微型数控铣床,配2工位刀库,可实现自动换刀,。

标配LED三色指示灯。

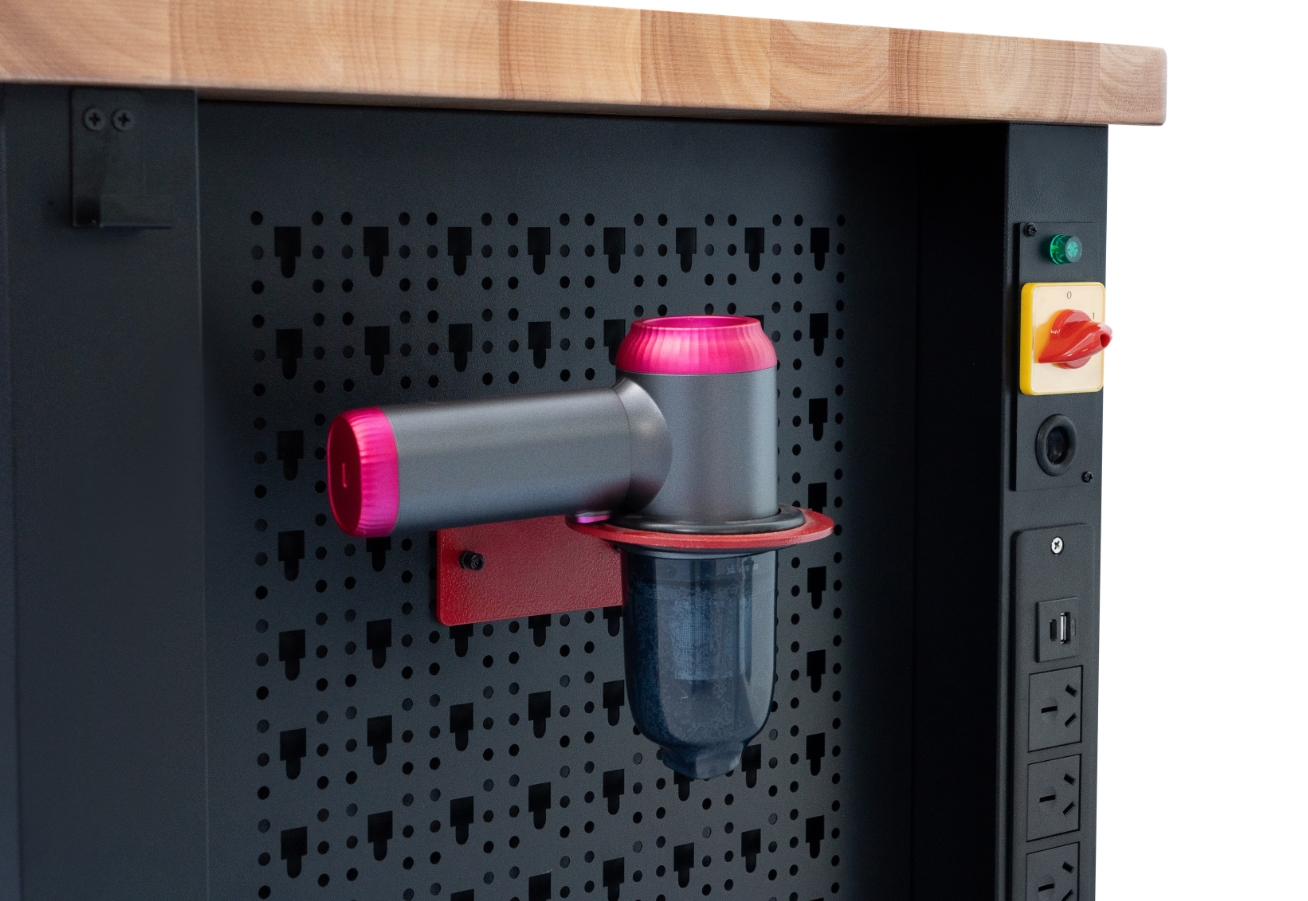

标配小型吸尘器,方便清理机床加工屑。

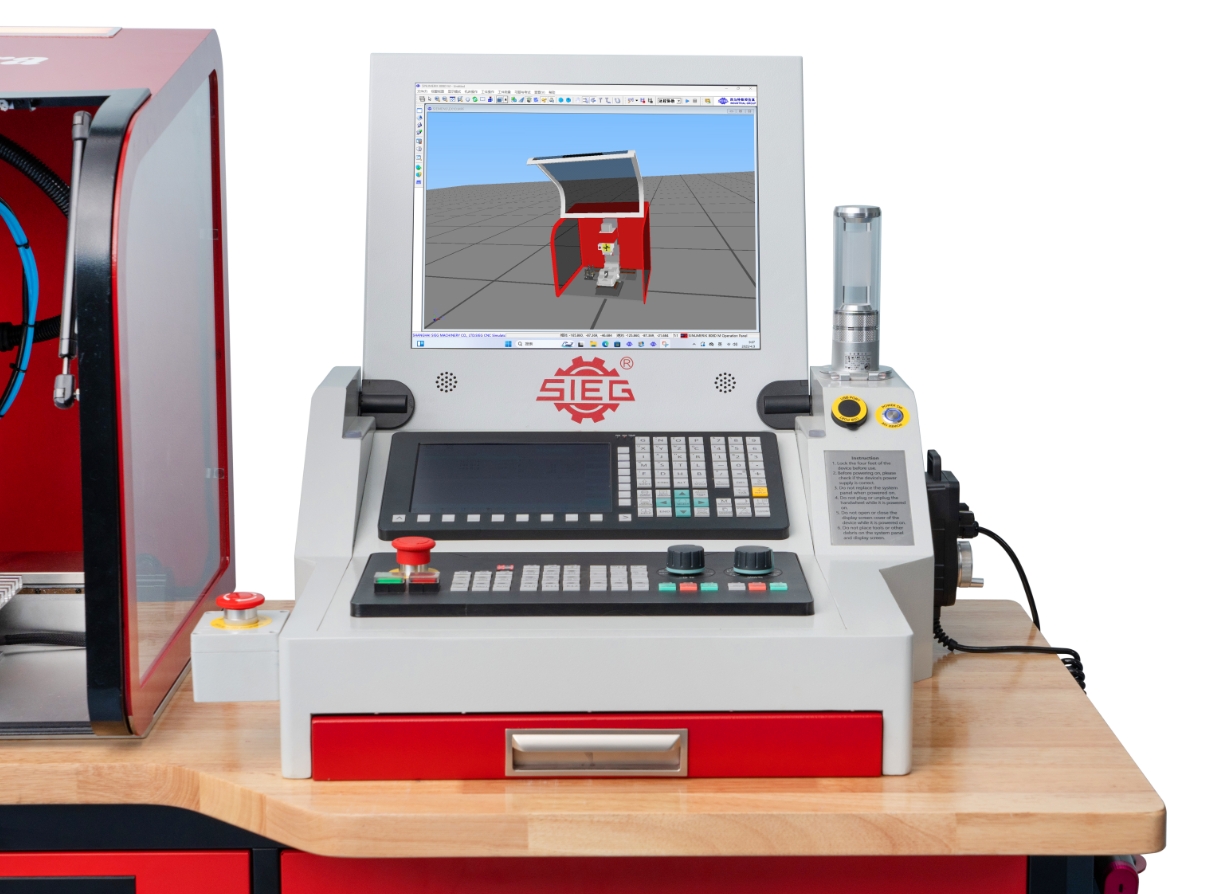

标配虚实结合数控仿真系统,内置与实物机床完全一致的数字模型,可在虚拟机床上完成数控机床的仿真编程、工件装夹、坐标设定、仿真加工、程序编译等一系列操作。仿真完成的程序,可直接发送到真实机床上上进行真实加工。大大提高设备操作的安全性。是数控加工真正的帮手,通过USW3的使用,在真实机床上学生敢动手,愿上手教学实践,可显著提升教学效果。

实验室机床

二、随机附件


序号

名   称

规格或型号

数量

备   注

1

使用说明书

根据系统

1本


2

ER16弹性筒夹

3、4、5、6、8、10mm

各1


3

压帽拆装扳手

ER16MS

1个


4

键槽铣刀

3、4、5、6、8、10mm

1套


5

小型台钳

50mm

1套


6

压板组件

1.      外六角螺栓M5*20mm  2件

2.      压板30*15*7mm       2件

3.      双头螺栓M4*50mm    2件

4.      T型螺母M4           2件

5.      大平垫圈M4           4件

6.      螺母M4               4件

1套


7

保险丝

Φ5×20  10A

1个

放说明书袋

8

内六角扳手

3、4、5、6mm

各1


9

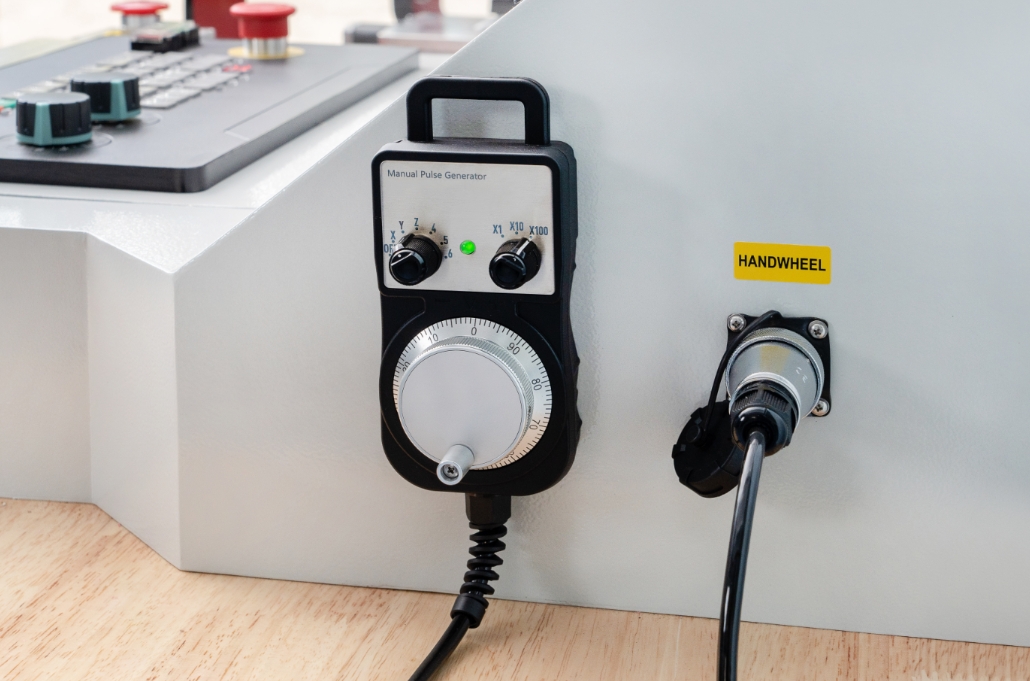

系统手轮


1


10

仿真机手轮


1


11

刀柄

ISO15

2


12

单头扳手

25

1


13

吸尘器

φ60mm

1


14

U盘

32GB

1



规格参数

类别

项目

参数

单位

工作台

工作台尺寸

230*100

mm

T型槽尺

7*6*14

mm

最大载重

5

kg

行程

X轴行程

285

mm

Y轴行程

125

mm

Z轴行程

130

mm

主轴端面到工作台距离

55-185

mm

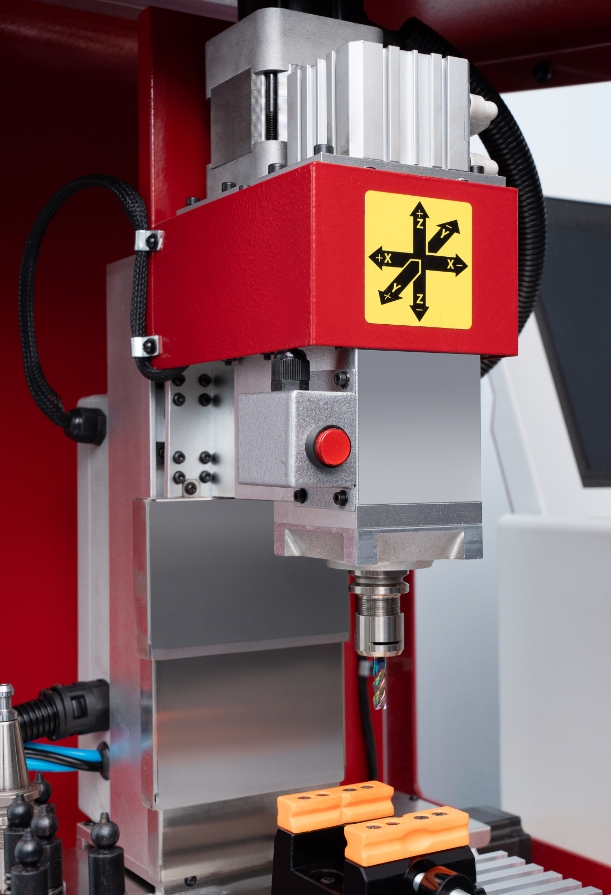

主轴

主轴规格

ISO15


主轴转速

5000

r/min

主轴功率

250

W

进给轴

X/Y/Z轴移动速度

2

m/min

X/Z轴电机

1.3

Nm

Y轴电机

0.6

Nm

刀库

刀库数量

2

最大刀具直径

10

mm

最大刀具重量

0.1

Kg

最大刀具长度

60

mm

换刀时间

15

精度

X/Y/Z 轴定位精度

0.02

mm

X/Y/Z 轴重复定位精度

0.01

mm

其它

气压

0.4

Mpa

机床重量

165

kg

机床总功率

0.8

KVA

外形尺寸

1600*900*1400

mm

包装箱尺寸

1760*1000*1600

mm
