ECO2五轴加工中心

ECO2是一款经济型、用于精密加工的五轴五联动加工中心。它的特点是具有五个自由(X/Y/Z/B/C),可以在一个工作区域内进行全方位的切削和加工操作,擅长空间曲面加工,异型加工,镂空加工,打孔,斜孔,斜切等。

198000.00
库存 0

详细信息

一、产品信息


ECO2是一款经济型、用于精密加工的五轴五联动加工中心。它的特点是具有五个自由度(X/Y/Z/B/C),可以在一个工作区域内进行全方位的切削和加工操作,擅长空间曲面加工,异型加工,镂空加工,打孔,斜孔,斜切等。

ECO2有高效率、高精度的特点,工件一次装夹就可完成复杂的加工。

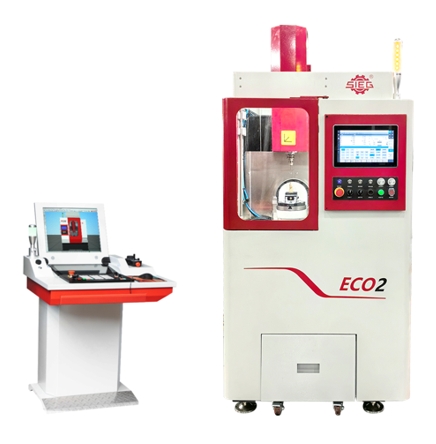

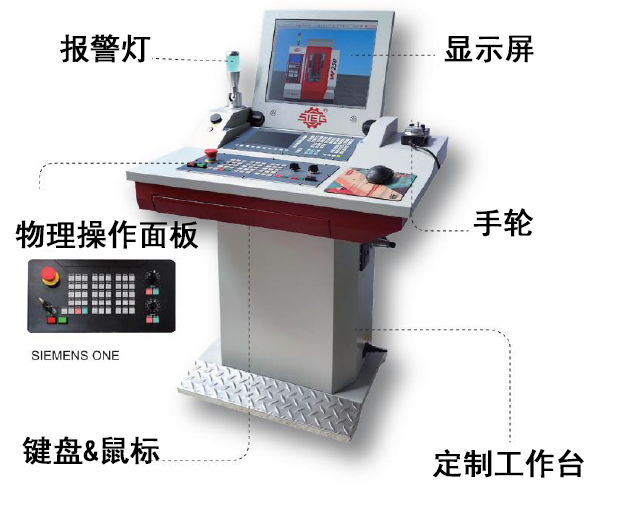

西马特ECO2五轴加工中心搭配USW5虚拟机床,虚拟机床内建模与真实五轴加工中心完全一致的仿真模型,可在虚拟机床上完成五轴的仿真编程、工件装夹、坐标设定、仿真加工、程序编译等一系列操作。仿真完成的程序,可直接发送到真实五轴加工中心上进行真实加工。大大提高设备操作的安全性。是五轴加工真正成为学生敢动手,愿上手的教学实践。可显著提升教学效果。

实验室机床

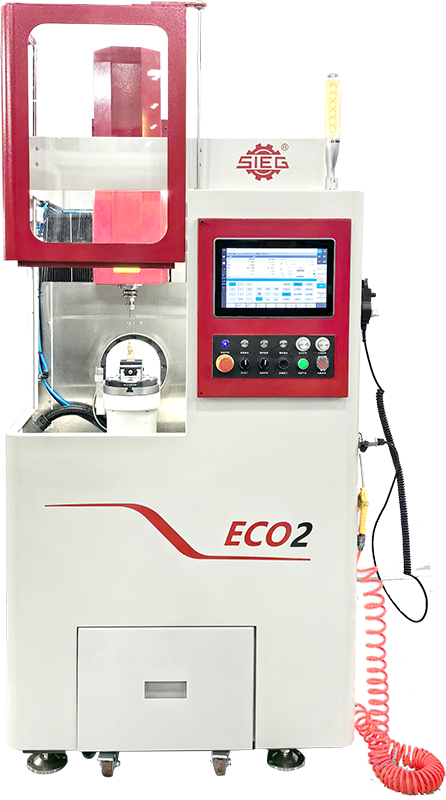

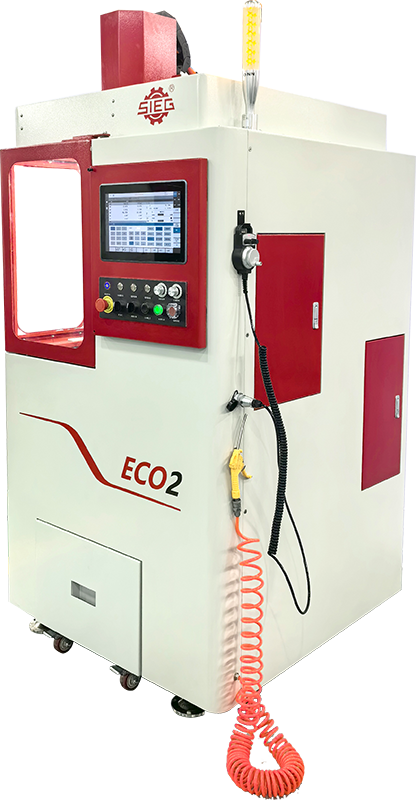

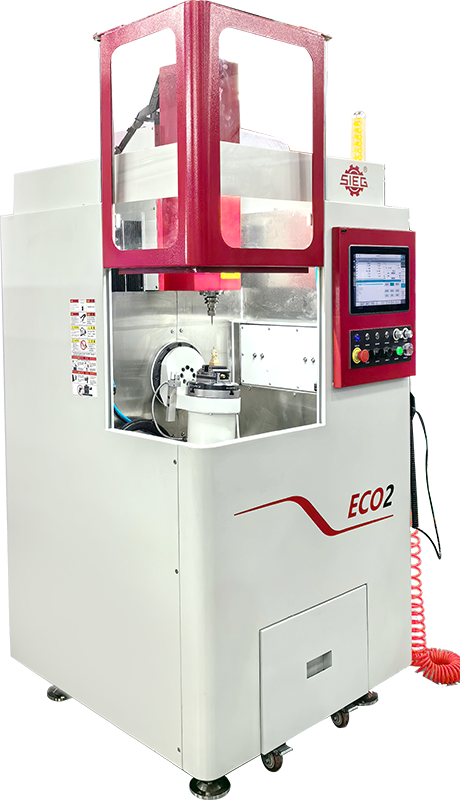

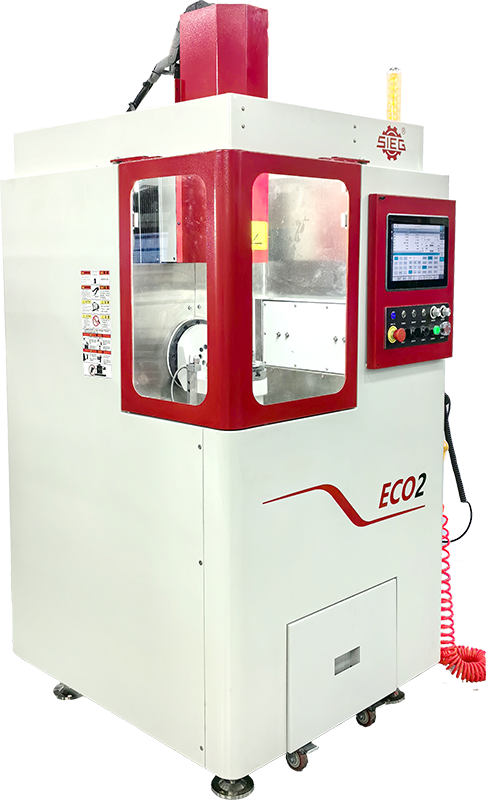

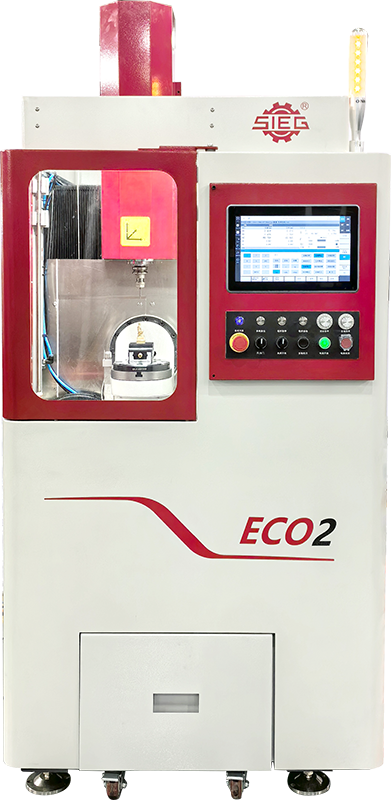

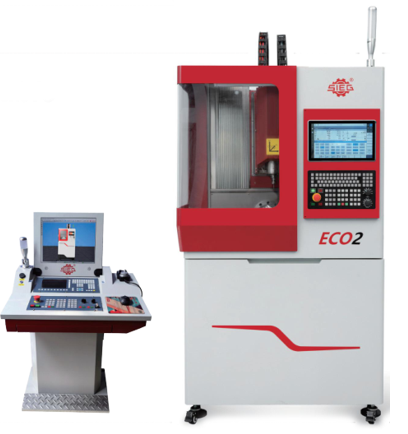

ECO2五轴加工中心

二、结构特点

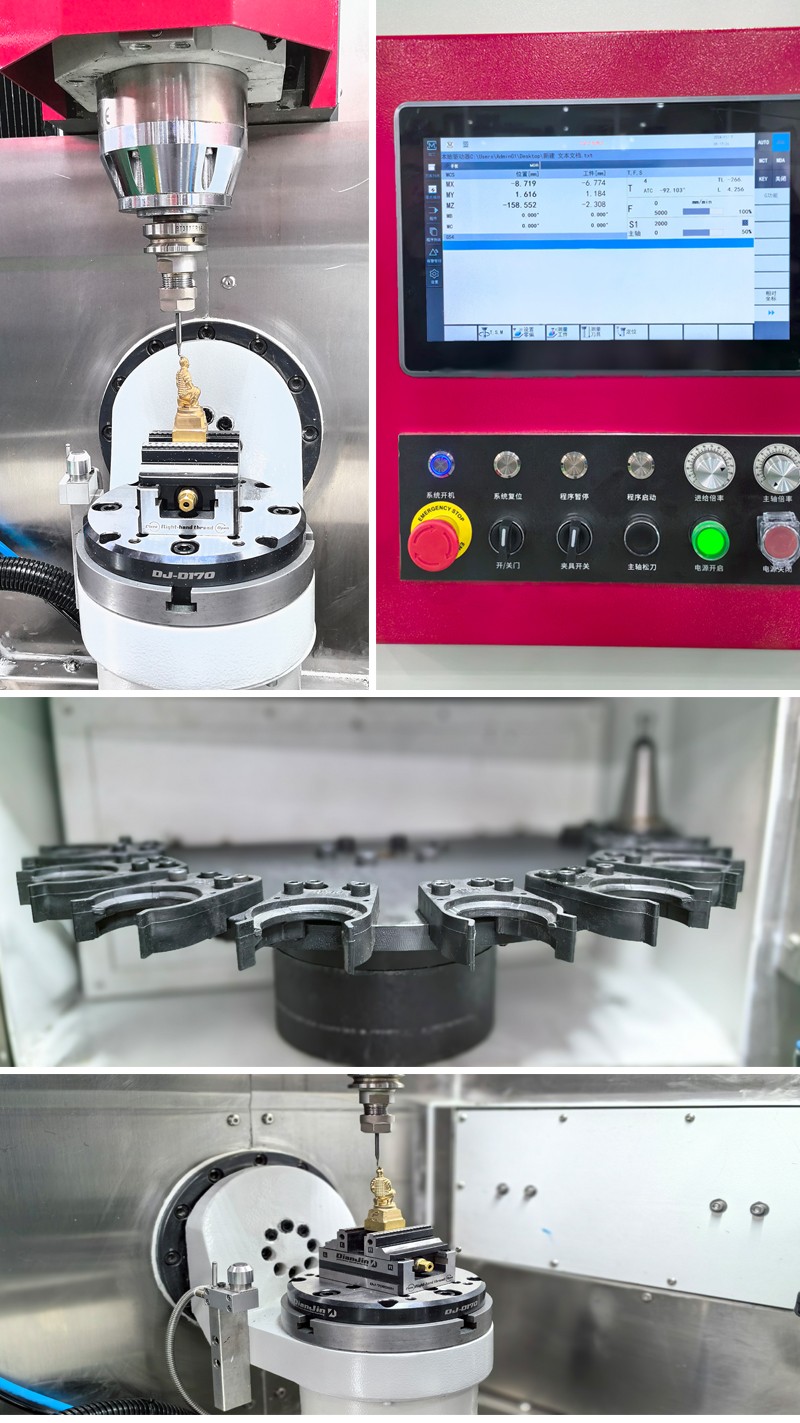

  •  BC结构一体铸床身

  • 采用BT30自动换刀电主轴

  • 采用台湾品牌优质滚珠丝杠及导轨

  • 6工位BT30圆盘刀库

  • 采用经济型SIEG五轴系统,性价比高

  • 复杂零件加工


实验室机床

实验室机床

三、五轴系统


选用西马特SIEG 5 五轴系统

实验室机床

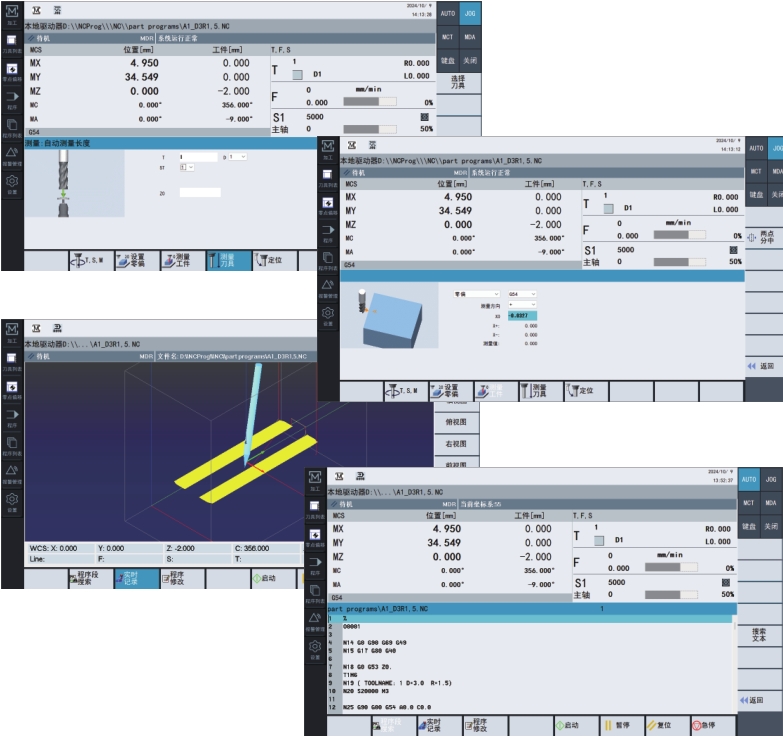

SIEG 5 数控系统-- 西门子ONE系统操作风格 兼容西门子G代码

系统特点:

1、支持 5 轴联动插补 ;

2、具有 RTCP 功能 和 3+2 功能;

3、支持绝对值编码器功能(可以不装原点开关) ;

4、支持编码器反馈,和光栅尺反馈;

5、螺距误差补偿

6、增加双重速度前瞻功能

7、支持 stl 三维图形加工预览

8、支持机床模型导入加工仿真功能

9、具有轨迹优化和高速高精度控制功能 ;

10、支持断刀断电续接,跳段加工功能;

11、直接兼容西门子、海德汉、FANUC、新代、广数和华中系统的加工程序。


关键功能:

1、RTCP 功能

2、刀具长度补偿

3、工件坐标系偏移补偿

4、沿刀具轴线方向进刀

5、斜面加工

6、非线性误差校正

7、断刀续接功能

8、手轮引导


应用:

1、五轴雕刻加工

2、珠宝首饰加工行业

3、五轴切割

4、五轴点胶

5、义齿加工

四、随机附件


机床随机附件表

序号

名称

规格

数量

1

自定心虎钳


1

2

内六角扳手

3、4、5、6、8、10mm

1

3

基准刀柄+基准刀

BT30

1

4

加工刀柄

BT30

4

5

拉钉


4

6

弹簧夹头

ER25(4、6、8、10mm)

4

7

加工刀具

φ4、6、8、10mm

4

8

T型螺母


4

9

刀柄扳手


2

10

手脉


1

11

冷却水箱


1

12

气枪


1

13

对刀仪


1

14

使用说明书


1


规格参数

类别

项目

参数

单位

工作台

工作台尺寸

180

mm

最大载重

25

kg

加工范围

X轴行程

300

mm

Y轴行程

200

mm

Z轴行程

200

mm

B轴摆动角度

5°~+120°

°

C轴摆动角度

360

°

快速移动速度

X、Y/Z轴

8000

m/min

B轴摆动速度

25

rpm

C轴摆动速度

60

rpm

主轴

主轴锥孔

BT30


主轴转速

18000

r/min

主轴功率

3

Kw

刀库

刀库容量

6

最大刀具长度

70

mm

最大刀具重量

3

kg

精度

X/Y/Z 轴定位精度

0.01

mm

B/C轴定位精度

60

角秒

X/Y/Z 轴重复定位精度

0.01

mm

B/C轴重复定位精度

40

角秒

其它

机床重量

1100

kg

机床总功率

6.5

KVA

机床外形尺寸

1200*1300*2000

mm
