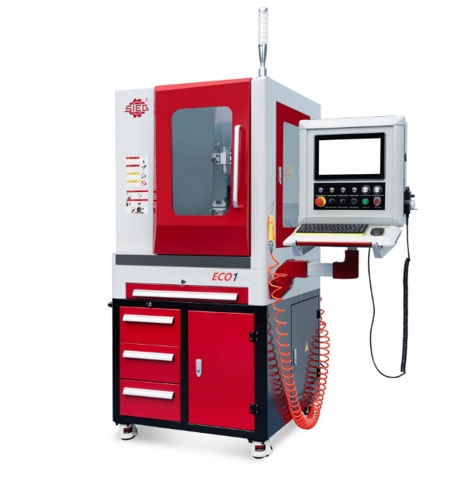

ECO1经济型五轴加工中心

ECO1是一款定位于教学的五轴五联动机床。它的特点是具有五个自由度(X/Y/Z/A/C),可以在一个工作区域内进行全方位的切削和加工操作,擅长空间曲面加工,异型加工,镂空加工,打孔,斜孔,斜切等。工件一次装夹就可完成复杂的加工。

108000.00
库存 0

详细信息


一、产品信息


ECO1是一款定位于教学的五轴五联动机床。它的特点是具有五个自由度(X/Y/Z/A/C),可以在一个工作区域内进行全方位的切削和加工操作,擅长空间曲面加工,异型加工,镂空加工,打孔,斜孔,斜切等。工件一次装夹就可完成复杂的加工。

实验室机床

ECO1五轴加工中心

二、结构特点

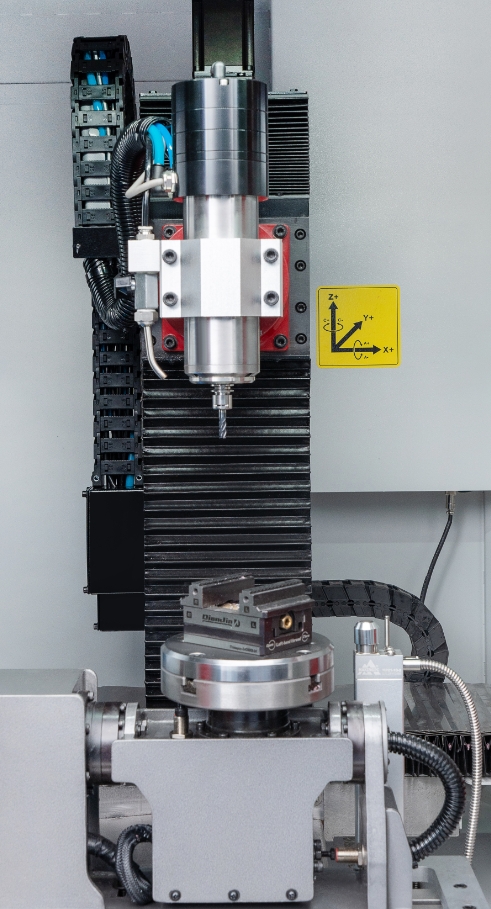

24000转高速电主轴

五轴五联动,带RTCP,真五轴(非3+2模式)

相同加工行程下机床的外形尺寸小、能耗低

适用于中小零件高精度和复杂零件加工。

复杂零件加工

三、随机附件


序号

品名

型号

规格

数量

备注

1

使用说明书


ECO1+系统

各1


2

内六角扳手


3、4、5、6

各1

4件套

3

铣刀

四刃

Φ6

1


4

ER11卡簧套


φ6

1


5

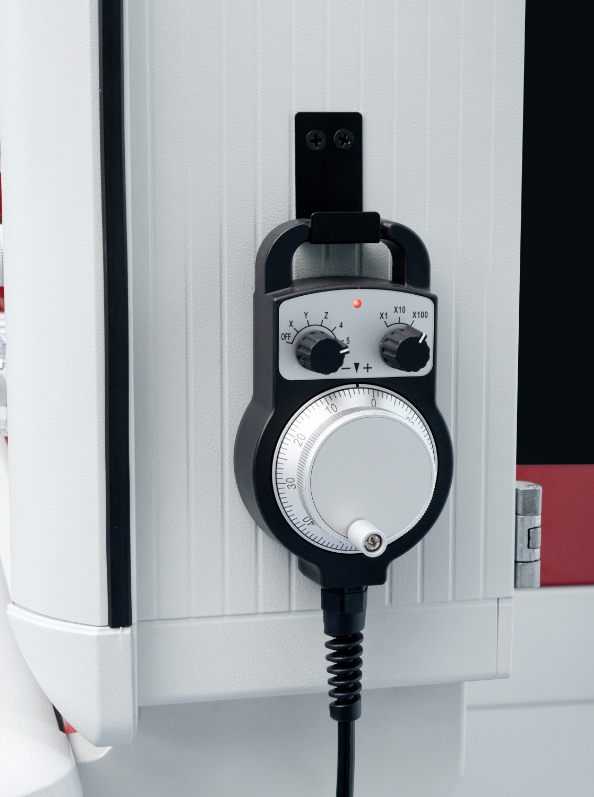

手脉



1

已安装

6

气枪



1

已安装

7

拆刀单头扳手


13

1


8

拆刀双头扳手


14-17

1


9

U盘


32GB

1


10

平口钳


6080H

1

已安装

11

平口钳扳手


10 CR.V.M10

1


12

过渡板



1

已安装









































规格参数

类别

项目

参数

单位

工作台

工作台尺寸

φ130

mm

最大载重

10

kg

轴行程

X轴行程

300

mm

Y轴行程

320

mm

Z轴行程

300

mm

A轴摆动角度

-90°~+120°

°

C轴摆动角度

360°

°

 最大加工范围

φ100×120

mm

主轴

主轴锥孔

ER11


主轴转速

24000

r/min

主轴功率

1.5

Kw

进给轴

X/Y/Z轴速度

5

m/min

A轴摆动速度

20

rpm

C轴摆动速度

20

rpm

X/Y/Z轴电机

3

N/m

A/C轴电机

2.2

N/m

精度

X/Y/Z 轴定位精度

0.015

mm

A/C轴定位精度

30

角秒

X/Y/Z 轴重复定位精度

0.01

mm

A/C轴重复定位精度

20

角秒

其他机床重量

520

kg

机床总功率

3

KVA

机床外形尺寸

1600*960*2000

mm

机床包装尺寸

1710*1310*2220

mm
